家庭日常安装与维修
中间继电器和交流接触器功能差不多，交流接触器主打大功率主回路；中间继电器主打小功率信号逻辑，不能互换
***插座左零右火中地***
***空开漏保一体的漏电断路器***
***先断电，再验电，再操作，顺序错了，分数再高都没用***
带光耦继电器

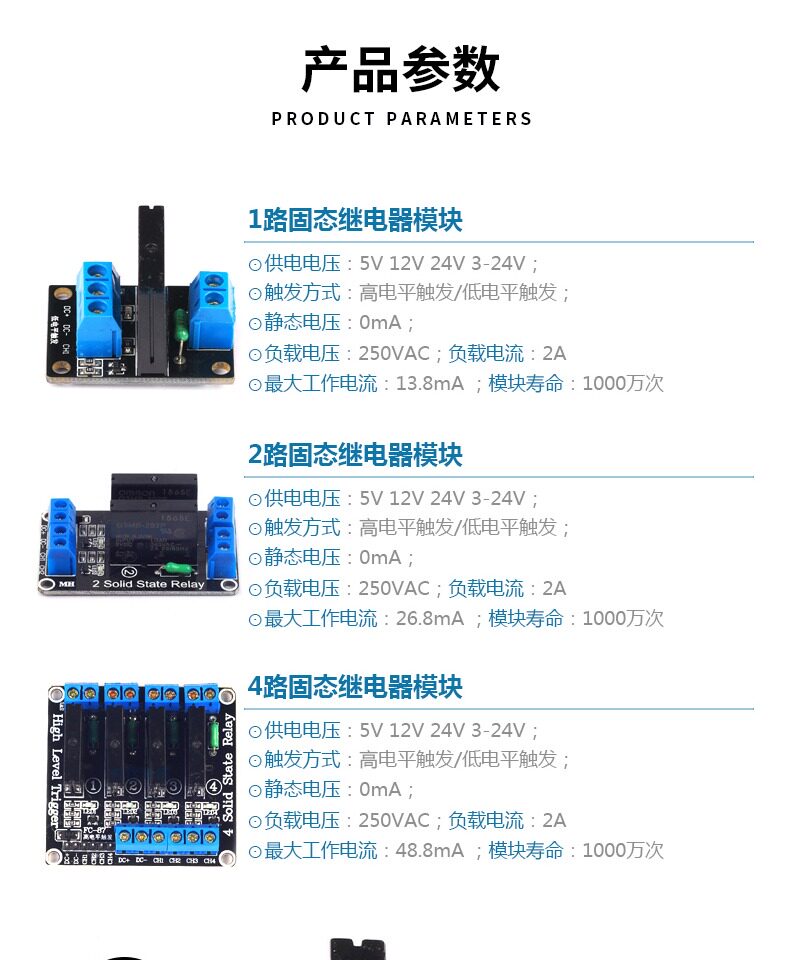

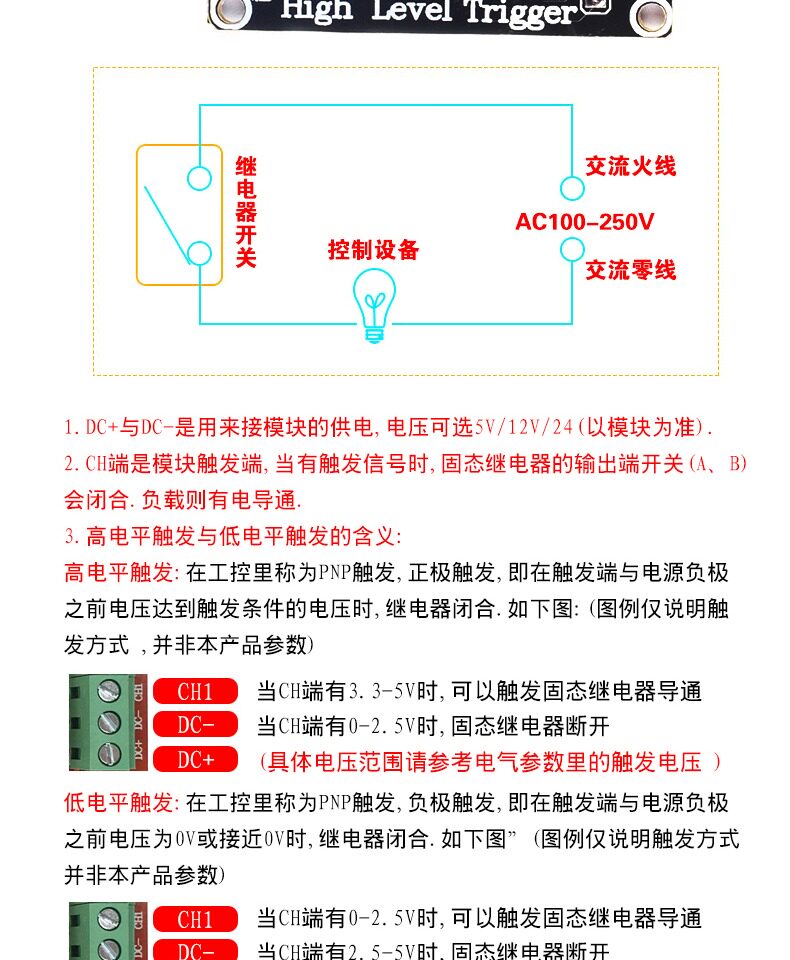

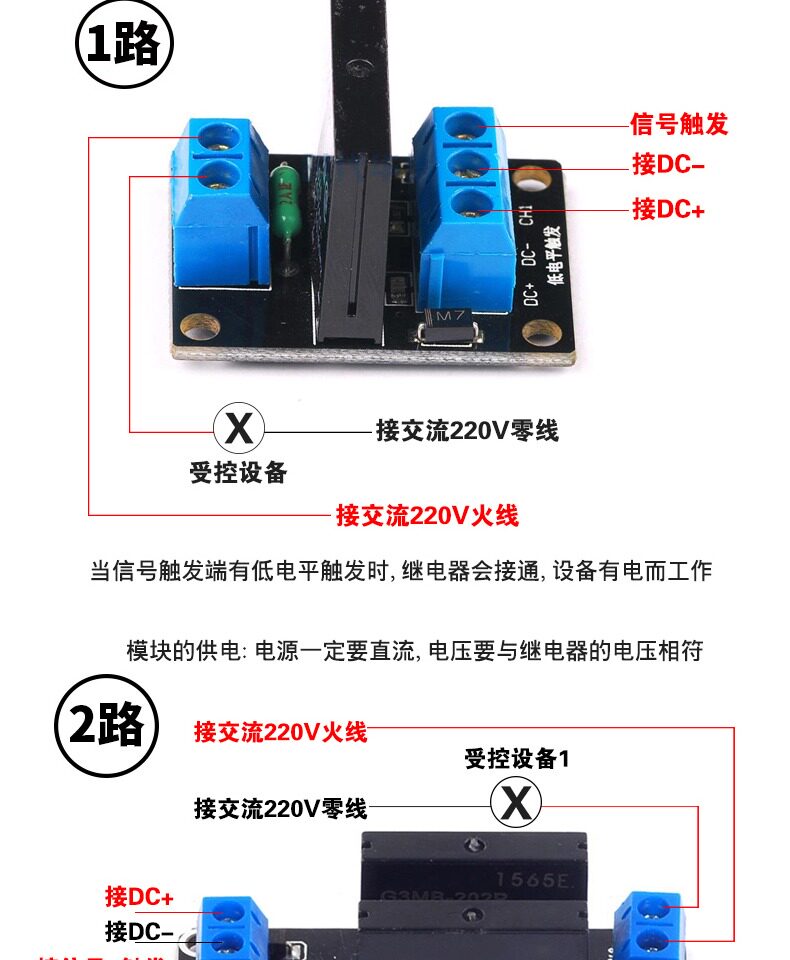

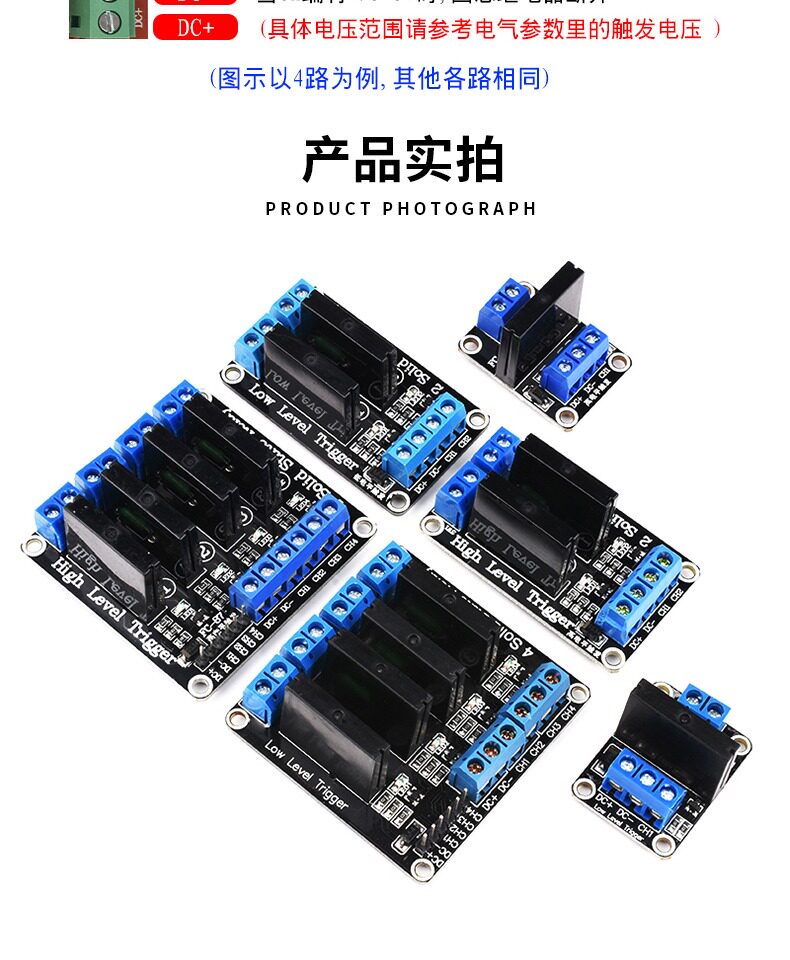

带光耦固态继电器
空开的额定电流，要和电线的载流量匹配：2.5平方铜线配C16空开，4平方配C25，6平方配C32，匹配错了，要么电线烧了空开还不跳，要么频繁跳闸影响使用。
主空开需要断零线就用合格4P（确认N有保护），主干N尽量不切
工具类
手持冲击钻
手持切割机
电锤一定要买带离合的(搜索离合电锤）
只用一根电笔，就能轻松判断火线，零线和地线，不用任何其他工具

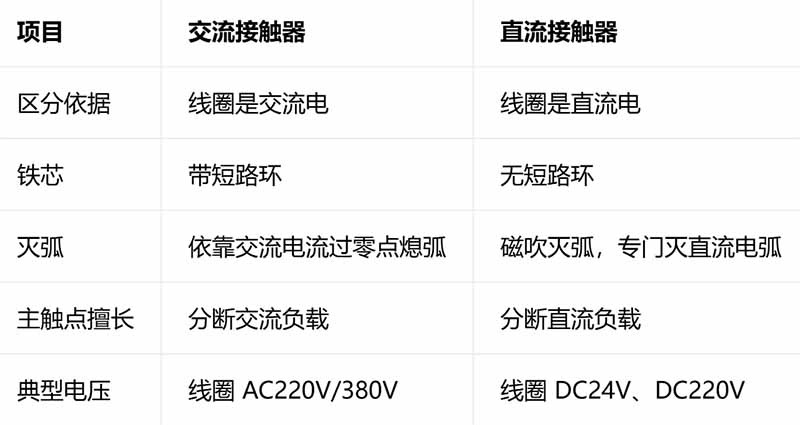

交流接触器（直流接触器）
为电工提供的电路实物彩图接线，不怕你不接，就怕你不会，已整理
下水管接口处漏水怎么办(PVC胶，生胶带）
墙面砂子打磨加乳胶漆、快粘粉、玻璃胶
电工基础
家电类
零线与地线的区别是什么
1、作用不同：零线用于工作回路，与火线结合，内部有电流经过，而地线是保护线，没有电流经过。
2、触电后实际应用不同：可以触发漏电保护器断电，起到保护电器的作用，地线整个系统是并联的，不允许经过开关。
零线：变压器二次侧中性点（N）引出的线路，与相线（L）构成回路，对用电设备进行供电。通常情况下，零线在变压器二次侧中性点（N）处与保护地线（PE）重复接地（PEN），起到双重保护作用。
火线就：电路中输送电的电源线。
地线（PE）： 不用于工作回路，只作为保护线。利用大地的绝对“0”电压，当设备外壳发生漏电，电流会迅速流入大地，即使发生PE线有开路的情况，也会从附近的接地体流入大地（从变压器中性点接地后引出主干线并每间隔20-30米重复接地）。
三条线怎么区分零线火线地线
区分方式：
1、字母区分：火线用L表示，是line的简写；零线用N表示，是null的简写；地线用E表示，是earth的简写。
2、电笔测试区分：在通电情况下用电笔测试，会亮的是火线；确定火线后，分别用剩下两条线与220V灯泡相连，再连接火线，通电，亮的是零线，暗的是地线。
1. 先搞懂：短路的本质是“电流失控”
短路不是“接错线”这么简单，而是电路中电阻几乎为零，电流瞬间飙升到危险值。
举个我亲身经历的案例：
去年在车间检修，徒弟不小心把火线和零线直接碰在一起，只听“砰”的一声，空气开关瞬间跳闸，接线处烧出一个黑洞。后来测了一下，短路瞬间电流超过了50A，是正常工作电流的10倍以上。
为什么会这样？根据欧姆定律 I = \frac{U}{R} ，家庭电压220V，导线电阻只有0.01Ω左右，算下来电流能达到22000A，足以瞬间烧毁线路、引发火灾。
2. 用电器的“限流魔法”：电阻是安全的第一道防线
用电器之所以能防短路，核心是它内部有电阻，能把电流限制在安全范围内。
比如我们常用的1800W电热壶，它的电阻约为27Ω，在220V电压下，正常工作电流约为8A，这个电流在电路的安全范围内，不会引发短路。
再举个维修案例：
上个月修一台电磁炉，发现内部线圈短路，一通电就跳闸。拆开后看到线圈绝缘层破损，铜线直接接触，电阻几乎为零，电流瞬间超过空开的额定值。更换线圈后，电阻恢复正常，电磁炉就能正常工作了。
3. 3个实操细节，让你彻底避开短路坑
- 细节1：不要用“铜丝代替保险丝”
我见过很多老图省事，用铜丝代替保险丝，结果短路时铜丝不熔断，直接烧毁电器。保险丝的作用是在电流过大时熔断，切断电路，铜丝没有这个特性，绝对不能用。
- 细节2：大功率电器要单独布线
空调、电热水器这类大功率电器，电流能达到10A以上，必须单独布线，避免和其他电器共用回路，防止因电流过大引发短路。
- 细节3：定期检查线路绝缘层
线路老化、绝缘层破损是短路的主要原因之一。我每年都会给客户做一次线路检查，发现绝缘层破损及时更换，能有效避免短路事故。
最后总结一句：短路是“电流无阻碍的狂奔”，用电器是“给电流设了限速带”。搞懂这个原理，你就能避开90%的电路安全隐患。
接线盒里有多根电线，如何区分零线、火线、地线和灯线？
找火线
找线，最简单的方法就是排除法。先把最好找的电线找出来，剩下的就越来越清晰了。哪根电线最好找呢？一定是火线了。
找火线很简单，去五金店花两块钱买一根测电笔就行了。用电笔测试每一根电线，凡是能够点亮电笔的，就是火线。
如果遇到同一个接线盒里有多根火线，我们还需要再区分一下回路：打开配电箱，把里面的电闸依次关闭。每关闭一个，就测量一次。找到每个电闸所控制的火线，就确定了火线所在的回路。
区分零线和地线
对于家庭用户来说，比较方便的方法是买一个白炽灯泡（带灯口）：在灯口的两端连接电线，电线的一端连接我们刚才找出来的火线，另一端分别接触剩下的所有电线。
凡是能够让灯泡正常发光的，就是零线；凡是让灯泡发微光的，就是地线。
如果有多根火线，则需要每个回路分别测试。比如有两根火线，分别处于a，b两个回路。那我们就先断开b回路的开关，找出来的零线，就属于a回路；再断开a回路的开关，找出来的零线，就属于b回路。
如果遇到同一个接线盒内有多根地线，也不要慌：地线不需要区分回路，接线时随便找一根地线接上就行了。
找灯线
除了零线、地线、火线以外的，就是连接线了——连接两个接线盒之间，一般是灯具回路使用，所以称之为“灯线”。举例来说，一盏灯，火线接到了开关接线盒，零线接到了灯具接线盒，在开关与灯具之间，需要用一根灯线连接。
利用上面的方法，我们已经找出来了零线、地线和火线，剩下的其实就是灯线了：用灯泡测试时，始终不能让灯泡发光的，就是灯线。
只用一根电笔，就能轻松判断火线，零线和地线，不用任何其他工具
双控开关
双控开关是一个开关同时带常开、常闭两个触点（即为一对）
分线盒
空气开关、断路器、漏电保护器
空气开关和断路器在电气领域中经常被提及，它们在功能上有一定的相似性，但在某些方面也存在区别。以下是它们的主要区别：
定义：
空气开关：通常指的是一种带有过载和短路保护的开关，它使用空气作为灭弧介质，当电流超过设定值时，空气开关会自动断开电路。
断路器：是一种更广泛的术语，指的是能够自动切断电流的开关设备，它包括空气开关，但也可能包括其他类型的断路器，如油断路器、真空断路器等。
灭弧介质：
空气开关：使用空气作为灭弧介质，当电流通过时，空气开关内部的触点产生电弧，空气帮助冷却和熄灭电弧。
断路器：可以有不同的灭弧介质，如空气、油、六氟化硫（SF6）、真空等。
应用范围：
空气开关：通常用于住宅和商业建筑的配电系统中，用于保护电路免受过载和短路。
断路器：应用范围更广，除了住宅和商业建筑，还广泛应用于工业、高压输电和配电系统。
保护功能：
空气开关：通常具有过载保护和短路保护功能。
断路器：除了过载和短路保护，还可能具有过电压、欠电压、接地故障等保护功能。
操作方式：
空气开关：通常是自动操作的，当检测到过载或短路时，会自动断开电路。
断路器：可以是自动的，也可以是手动的，有些断路器需要手动操作以断开或闭合电路。
结构和设计：
空气开关：设计相对简单，体积较小，便于安装在配电箱中。
断路器：设计可能更复杂，体积可能更大，尤其是在高压应用中。
成本：
空气开关：通常成本较低，适合家庭和小型商业建筑。
断路器：成本可能更高，尤其是在高压或特殊应用中。
总的来说，空气开关是断路器的一种类型，但断路器这个术语涵盖了更广泛的开关设备。在选择时，需要根据具体的应用需求和保护要求来决定使用哪种类型的断路器。
漏电保护器，全称为剩余电流动作保护器（RCD），是一种用于防止人身触电和漏电火灾的保护装置。其工作原理是基于基尔霍夫电流定律，即正常情况下，在一个闭合电路中，流入电路的电流等于流出电路的电流。
安装位置：漏电保护器应安装在配电箱内，并且要安装在熔断器或空气开关的后面，按照 “上进下出” 的原则连接线路，即电源进线连接在上面的端子，出线连接在下面的端子。

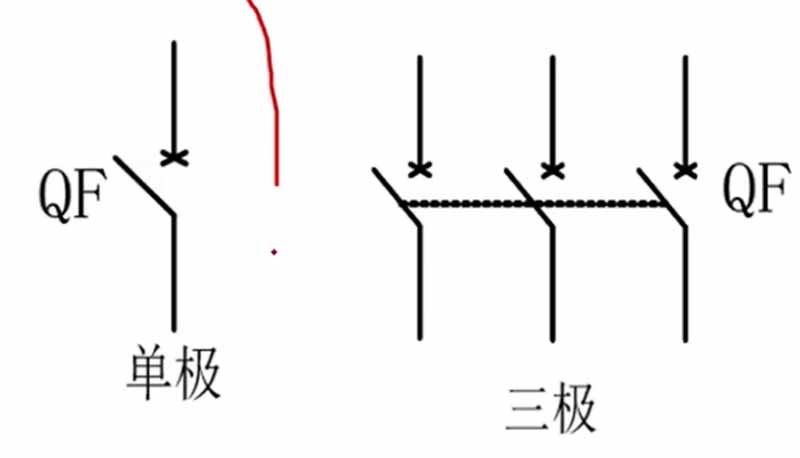

低压断路器（QF）

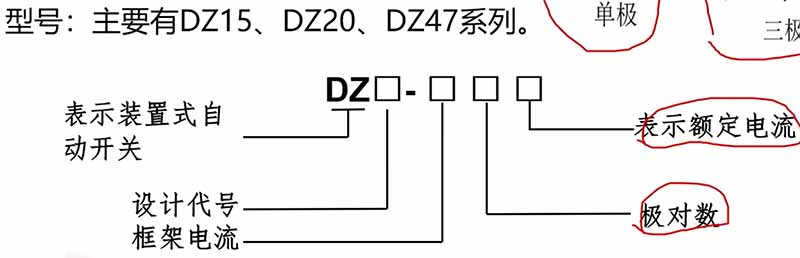

断路器额定电压和电流
框架电流 Inm（壳架电流）：这个断路器外壳、内部结构最大能扛住多大电流；
额定电流 In：你当前选用的脱扣器整定电流，是实际保护动作的电流
如：DZ47-63/3P C10

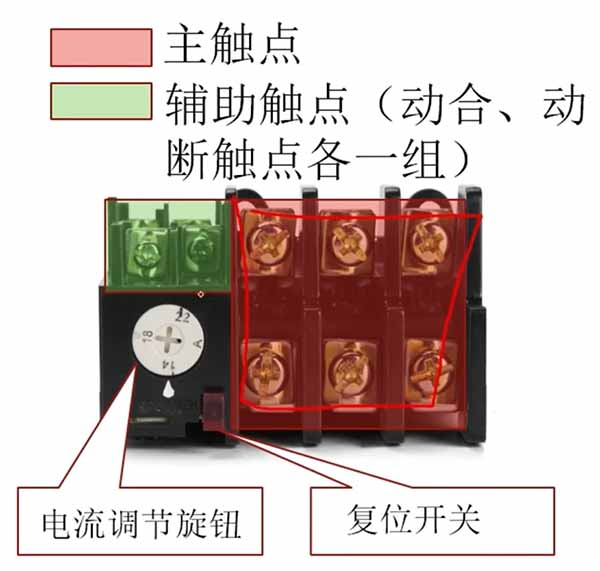

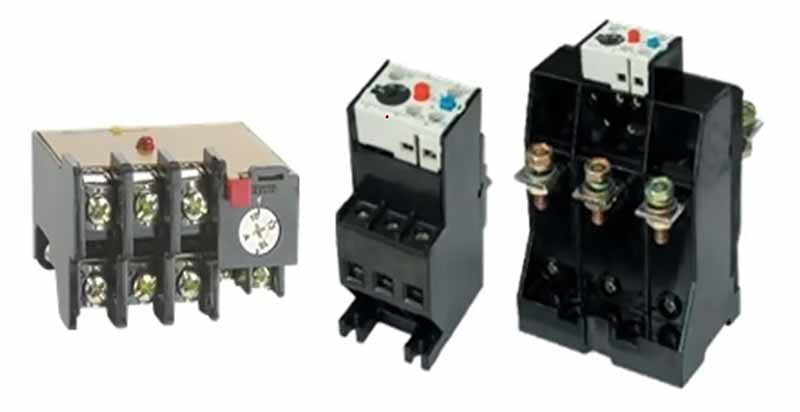

热继电器（做过电动机的过热过载保护）FR
1）使用：作为电动机的过载保护，注意与熔断器的配合。
2）选择：IeR≥Ied
IeR：热继电器热元件的额定电流；
Ied：负载的额定电流。
例：一台3KW的三相异步电机，其额定电流6.78A，热继电器应如何选型？
分析：因为电机额定电流不超过20A，所以选择JR36-20，整定电流调节范围
要包括6.78A，所以选择JR36-204.5-7.2A的热继电器。
例：JR36-200.25-0.35A：表示JR36型热继电器器，架壳电流是
20A，整定电流范围是0.25-0.35A。

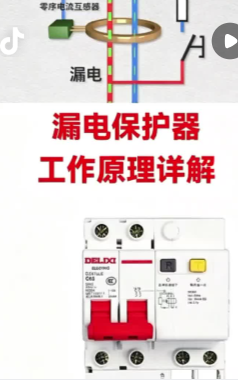

漏电保护器
漏电保护器一定要过零，以便火零电流比较，当相差到达漏电阀值时跳闸
1.漏电：就是流入的电流和流出的电流不等，意味着电路回路中还有其它分
支，可能是电流通过人体进入大地；
2.电气设备漏电时，将呈现异常的电流或电压信号，漏电保护器通过检测此
异常信号，使执行机构动作。我们把根据故障电流动作的漏电保护器叫电流型
漏电保护器，根据故障电压动作的漏电保护器叫电压型漏电保护器；
3.由于电压型漏电保护器结构复杂，受外界干扰动作特性稳定性差，制造成
本高，现已基本淘汰。目前以电流型漏电保护器为主导地位，家用的漏电保护
器接入端有“火”“零”两根线。如果“火”和“零”线流过的电流不等，那
么感应线圈就会识别微小差别，并通过控制部分，迅速切断开关（跳闸）；
4.保护漏电流通常值为20mA到30mA，漏电保护器的动作时间，对保护器
能否起到保护效果，起着关键的作用；
5.国际电工委员会(IEC）规定：以30mA·s作为人身触电时的安全值；
人身触电时，通过人体的电流是由客观条件决定的，所以只能采取措施使保
护器迅速动作，切断电源，才能使人减轻触电时的伤害；
6.低压电网实施分级保护时，上、下级保护漏电动作时间应协调配合，以免
造成越级跳闸。总保护器及中级保护器选用延时型的，漏电末级保护器选用快
速动作型的。总保护、中级保护及末级保护间每级相隔延时0.2s；
复位按钮（T键橙色）和测试按钮（R键蓝色）在合闸正常状态下是平的
T键是触发式漏电开关自检按钮，每月按一次来检测漏电模块是否正常；
如果看到R键凸起，说明漏电导致开关跳闸，及时排查线路漏电。

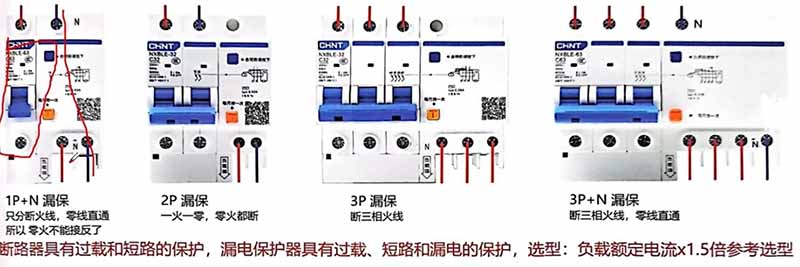

1.极数：根据负载的相数、是否平衡选择对应的极数；
2.动作电流：一般家用不大于30mA；
3.负载电流：根据负载大小选用合适的电流值，与断路器的选型方法一致；
试验按钮（T键）和复位按钮（R键）
两个按钮分别有什么用
试验按钮（T键）：用于模拟漏电情况，检测开关保护功能是否正常。按下后如果电路跳闸，说明保护功能完好；如果不跳闸，说明开关已损坏需更换 。
复位按钮（R键）：用于故障排除后的恢复供电。当开关因漏电跳闸时，该按钮会弹出，必须先按下复位按钮，才能重新合闸通电
熔断器
熔断器是一种结构简单、价格低廉、动作可靠、使用维护方便的保护电器。
固态继电器
插座开关安装
火线L，零线 N 接地线 一般 红火线（电网出来试三根火线所以三根火线一般是红 黄 绿） 蓝零线 黄绿地线
L接火线，L1或者l2，接控制火线，这样我们就可以控制那边有没有电了！比如说两开，三开，四开的以此类推，大概都是这么个意思。
接线视频
家用配电箱
全面了解家用配电箱
经验1mm2的线对应5A 2mm2对应2*5A=10A ...
中间继电器
***线圈A接通后，常开触点接通，常闭触电断开***

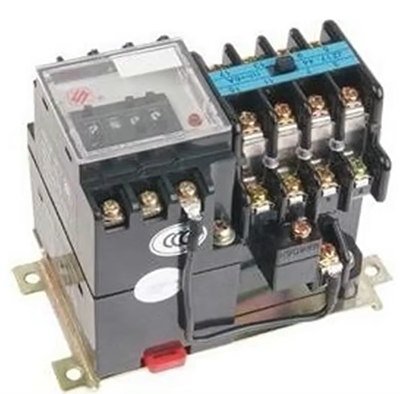

交流接触器
也就是用电磁控制开合的开关，用于频繁的接通和分断交直流电路
小直流电磁阀、指示灯 → 中间继电器完全没问题
大功率直流电机、蓄电池回路 → 要用**直流接触器**，不能用中间继电器
接触器的分类：按【线圈供电类型】区分交流接触器、直流接触器；
按操作机构分为：电磁式接触器、永磁式接触器。

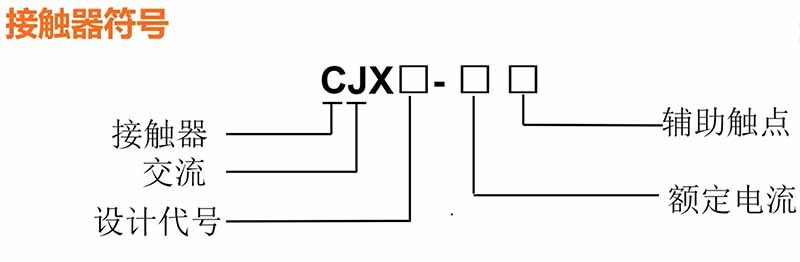

例：CJX2-1810：表示CJX2型交流接触器，额定电流是18A，自带一对常开辅助触点。
主触点 ：L对应 T
辅助触点：NO：常开 NC：常闭 主触点吸合时候的状态输出
线圈：控制线圈吸合 一般标识A1 A2 线圈电压电流
接触器的使用选择原则
1）根据电路中负载电流的种类选择接触器的类型；
2）接触器的额定电压应大于或等于负载回路的额定电压；
3）吸引|线圈的额定电压应与所接控制电路的额定电压等级一致；
4）额定电流应大于或等于被控主回路的额定电流。
***线圈A接通后，常开触点接通，常闭触电断开***
其他
马桶漏水，长流水，三步教你维修好
楼顶防水
修补：结构胶9000，水泥强化剂，强力固砂剂，混泥土增强剂，地面打磨机（研磨机）
一方案：
四层：
1.丙纶防水卷材聚乙烯高分子丙纶布涤纶屋顶补漏卫生间地面防潮材料+胶粉+水泥
2.水泥砂浆
3.火烤形防火卷材
4.冷拉丝结构+水泥砂浆+收缩缝
二DIY方案
1.清理
2.渗透形底漆
3.防水单液弹泥
4.聚丙烯不织布+防水单液弹泥
5.防水隔热漆
为电工提供的电路实物彩图接线，不怕你不接，就怕你不会，已整理
1、用中间继电器作为缺相保护装置的线路
2、脚踏开关踩气缸动作实物彩图接线
3、浮球开关的工作原理讲解
4、常用元件代号及图形符号的画法
5、电工必学的7个基础程序-自锁-多点启停-点动加联动运行
6、电工必学的7个基础程序-延时接通、延时断开-交替输出
7、电工必学的7个基础程序-连锁和互锁-闪烁电路
8、220V电机的倒顺开关实物彩图接线方法
9、变频器电路的接线方法
10、时间继电器的接线方法-实物彩图
11、以太网跟PLC通信电路实物图
12、正反转电路实物彩图接线方法
13、互感器与电表的实物彩图接线方法
14、自制温控风扇电路实物彩图方法
15、星三角380V主电路实物彩图接线方法
16、电接点压力表实物彩图接线电路图
17、接触器实现单开双控的实物彩图接线方法
18、空气能热水循环系统电路
19、变频器接线实物彩图电路展示
做电工最值得收藏的15个高清线路图
楼梯三地照明接线
卧室三控灯接线
三个交流接触器控制电机正反转互锁接线
如何看家用电表
浮球开关控制单相220V水泵供水
如何用电位器调变频器频率
空调电缆如何选择
钳形电流表检测口诀
钳形电流表测电流方法
三相异步电动机接线
三相电动机接线方法
三相电机安装方式
星三角降压启动接线
带电机综合保护器的自锁电路
网线水晶头接线
吃完药的外壳别再扔了，用打火机烤一烤，立马价值翻倍
一个全面的设备维修教程网站，甚至还有修飞机的教程
单联开关、双联开关、三联开关的接线方法
主令电器主要用来接通或断开控制电路，以发布命令或信号，改变控
制系统工作状况的电器。常用的主令电器有控制按钮、行程开关、万能转
换开关、主令控制器等。

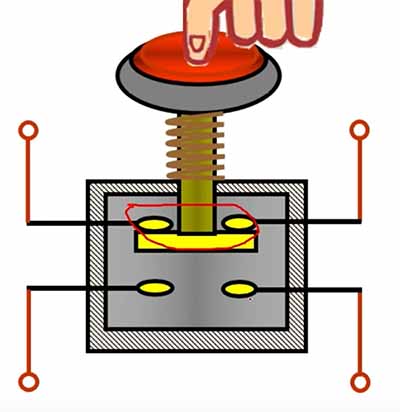

按钮SB

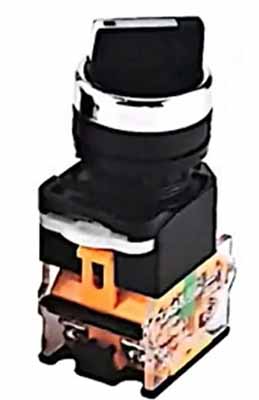

旋钮SA

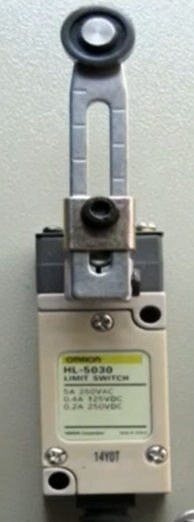

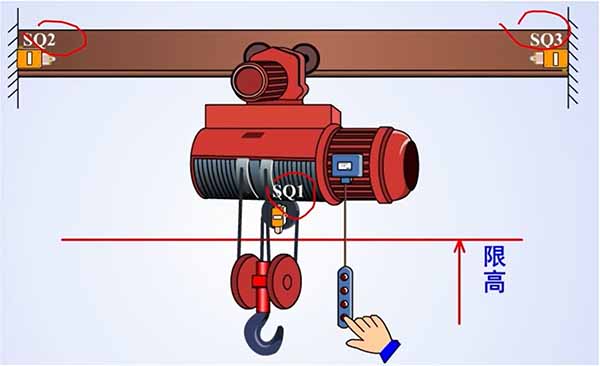

行程开关
光电开关

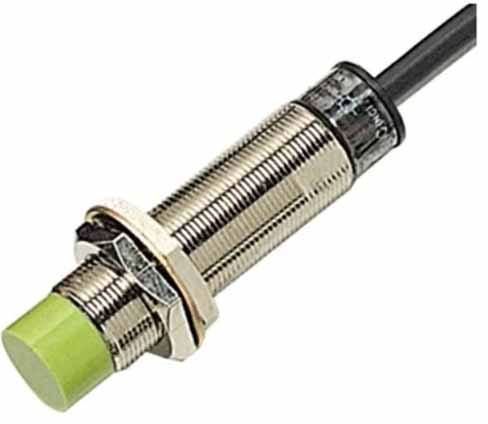

接近开关在继电器控制电路中的作用类似于行程开关，只是行程开关需要通过机械部件运动碰撞使其触点动作，
即常开点闭合，常闭点断开，而接近开关则不需要与机械部件直接接触而可以使其动作；
接近开关又称为无触点开关，当金属物体进入接近开关感应头的有效检测范围内时，就可以使其动作，接近开关
检测距离一般都比较短，根据型号不同，监测距离从1mm到32mm范围内不等。接近开关的检测距离相对较小，
如果需要长距离的检测，可以使用光电开关光电开关的接线和接近开关基本一致，所以接线图通用；
注：接近开关或者光电开关内部可承载电流非常小，一般只有200-300毫安，如果要参与到继电器控制电路里
般都是通过中问继电器过渡，利用中问继电器的触点控制接触器或者电磁阀。

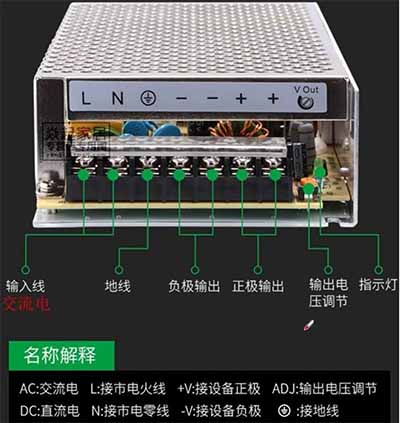

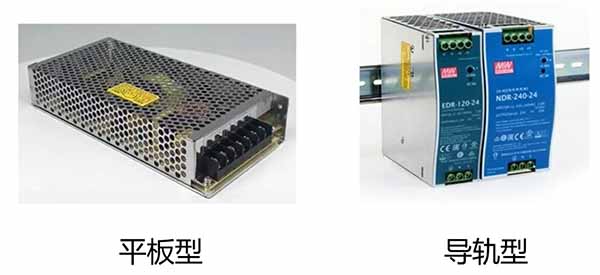

开关电源：把交流电通过电子电路的方式转化为直流电，在工业领域最常用
的是把220VAC转为24VDC直流电。

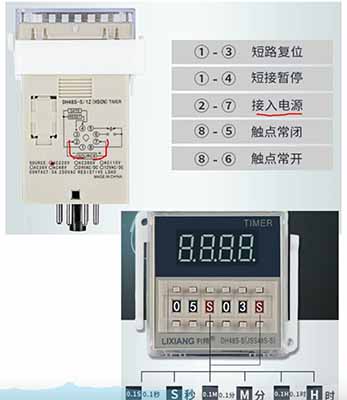

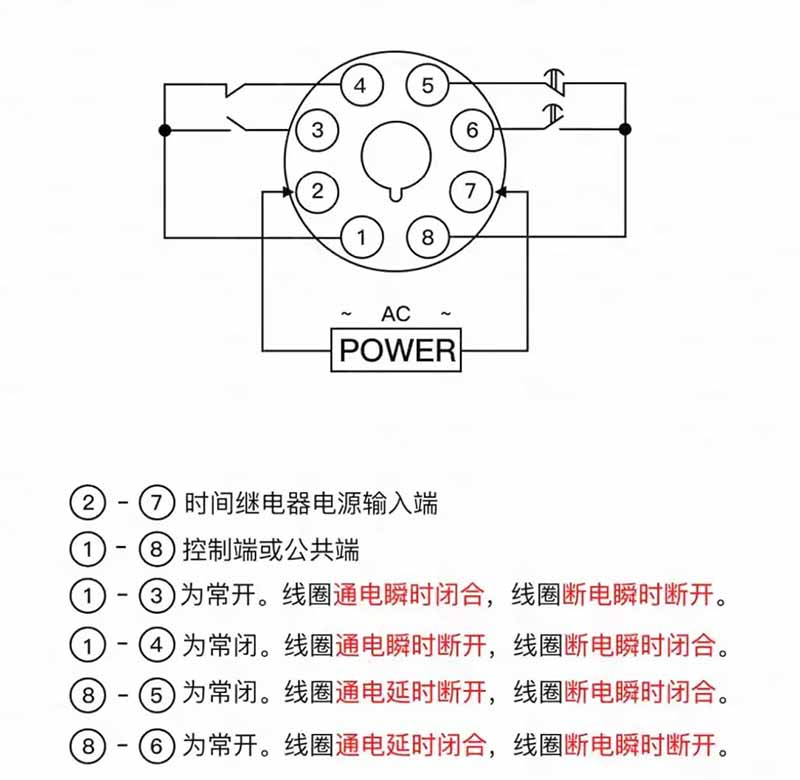

作用：按整定时间长短通断电路
它专门对付极短时间的高压尖峰（浪涌），不是防持续高压，也不是漏电保护
浪涌 = **瞬态过电压**，持续时间只有**微秒级（百万分之一秒）**
来源两类：
1. 感应雷：打雷时，雷电电磁场在电线感应出几千伏高压（最常见，不是雷直接劈电线）
2. 电网开关浪涌：大功率电机、接触器启停、电容投切，电感断电产生高压尖峰
特点：电压极高，但持续极短；PLC、变频器、电脑主板弱电芯片很容易被直接击穿。
**浪涌到来，电压超过阈值**：阻抗瞬间暴跌，变成低阻通道；把浪涌大电流**旁路导入地线**，同时把电压 “钳位” 到安全值（比如 1000V 以内），不让高压冲到后端设备
名字就是 **RCBO（带过流保护剩余电流断路器）**
一句话概括：**同一个模块，集成【漏电保护 + 过载保护 + 短路保护】三合一**，就是你想要的一体款

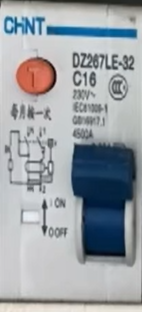

### RCBO（带过载，就是你图中正泰 NXBLE）
1. 型号带 **LE**：NXB**LE**、DZ47**LE**
2. 标 **C16 / C20 / C32** 这种 **C + 数字**（C 是空开脱扣曲线，代表过载保护）
3. 同时标两个电流：**C16（额定工作电流） + 30mA（漏电动作电流）**
4. 印有分断能力：比如 **6000A**（短路分断，只有带 MCB 空开本体才会标这个）
5. 有合闸手柄（蓝色大拨杆）+ 橙色 T 试验按钮，**两者在同一个完整壳体上，出厂就是一整块，不是拼接**
一、验电测电，宁可慢三分，绝不抢一秒
口诀：先断火线后断零，验电笔碰三遍行；电容存电要放电，带电操作绝不行。
有人拉了空开就上手拆线，被零线回电打得跳起来。修变频器不等电容放电就拿螺丝刀碰，火花“啪”一下。断电不是拉个闸就完事，必须拿验电笔，火线、零线、外壳挨个测三遍。带电容的设备断电后等五分钟，或用放电电阻放干净再动手。
二、插座接线，左右搞反，后患无穷
口诀：左零右火上接地，地线单独接箱体；地线不进空开关，漏电保护才起效。
零火接反，关灯后灯泡微亮，灯座发热。地线串进空开里，设备漏电时漏保不起作用，洗衣机、空调外壳带电要人命。地线必须单独接到接地排上，压接牢固，左零右火中间接地，一步不能省。
三、空开跳闸，先看怎么跳，再想怎么办
口诀：合闸立刻打火是短路，带载一会跳闸属过载；漏保单独频繁跳，线路破皮漏电躲不过。
合闸瞬间弹开，火线和零线短路。开电器过一会儿才跳，负载太大电线太细过载。只有漏电保护器跳闸，八成线路破皮或进水。分清三种情况再查故障，别瞎换大空开。
四、电线选多大，心里要有谱
口诀：二点五下乘以九，往上减一顺号走；穿管高温打八折，铜线铝线要区分。
2.5平方铜线带22安培，4平方带32安培。穿管或高温环境打八折留余量。车间机床、空调、发射机，线径宁大勿小，线细了发热快，绝缘皮老化迟早着火。
五、零线带电，别不当回事
口诀：零线带电不跳闸，干线接头虚接啦；顺着零线查端子，紧固氧化发热它。
零线带电是最隐蔽的隐患。配电箱端子、电缆接头松动氧化，电流不畅，零线产生电压，家电外壳带电、灯光闪烁。顺着零线主干线一个个端子查过去，打磨氧化处，拧紧螺丝，问题基本解决。
六、电机坏了，听声音就知道
口诀：通电嗡嗡不启动，十有八九缺相线；运转震动咔咔响，轴承磨损要更换；转速无力电压低，绕组短路发烫完。
通电只嗡嗡响转不起来，缺一相电。运行有金属摩擦声，轴承磨坏了。转得没劲外壳烫得厉害，绕组短路，赶紧停机。
七、万用表用不对，烧表又丢人
口诀：测电压拨电压档，测电阻断电测量；红笔正极黑笔负，量程从大往小调。
用电阻档测带电线路，“啪”一声表就废了。测电压拨电压档，测电阻电容必须先断电放电。量程先选最大再慢慢往下调，红笔接正极黑笔接负极。
八、双控开关，接错一根线全屋乱套
口诀：双控开关三根线，公共端子接火线；两边端子来回接，关灯断电不余电。
火线进第一个开关公共端，两根联络线连两个开关对应端子，灯线接第二个开关另一端。这样关灯完全断电，不会出现关了还微亮的现象。
九、接地防雷，马虎不得
口诀：机房铁塔共接地，接地电阻四欧低；地线单独引下线，每年雨季测阻值。
设备接地和铁塔接地连成一体，接地电阻控制在4欧姆以内。地线单独铺设，每年雨季前复测一次。接地电阻超标，雷击打坏发射机，几万块设备说烧就烧。
十、星三角启动，接错相序电机反转
口诀：星三角六根出线，星形尾端连一起；运行切换三角接，相序错了电机反。
星形接法绕组尾端连一起，启动电流小；运行切三角形全压运行。接错相序电机反转，轻则损坏传动设备，重则伤人。接线前核对好相序。
十一、接头发热，是火灾的头号凶手
口诀：线路发烫有焦痕，接头虚接是病根；多股铜线镀锡压，杜绝松动再发热。
端子松动氧化，通电发热烤焦绝缘皮，最终起火。多股铜线接线前先镀锡再压紧螺丝。定期巡检配电箱，手背靠近端子感受温度，发现发黑焦痕立刻重新处理。
十二、登高作业，安全比什么都重要
口诀：登塔系好安全带，工具工具袋里带；大风雷雨不上塔，断电验电再维修。
雷雨天、大风天坚决不上塔。安全带、安全帽、工具袋一样不能少，工具装袋里防掉落。高空检修必须先断电验电，确认没电再动手，别抱侥幸心理。
以上十二条，是我二十多年电工生涯一点一滴攒下来的。没有高深理论，全是实打实经验。家装水电、工厂维修、发射塔干活，记住这些口诀，干活心里有底，安全有保障。兄弟们，技术可以慢慢学，安全一刻不能放松，把这些口诀存下来，关键时刻能救命
