电器维修基础与提高
***拆机全程录像，便于恢复***
***插座左零右火中地***
***空开漏保一体的漏电断路器***
带光耦继电器
带光耦固态继电器
***先断电，再验电，挂牌、放电、再操作，顺序错了，分数再高都没用***
开关电源超载时候尽量保持的最大输出电流，而不是电压
220V 市电本质是**电压源，目标是稳住 220V 不变**，**没有内置限流功能**
锂电池本身是电压源，不会自己限流；限流、过流保护全部来自 BMS 保护板。并且绝大多数普通 BMS ≠ 恒流限流。
理想电压源：输出电压强制不变，电流由外接负载决定
**老手经验**：坏板子十有八九是 "电源 + 电容 + 虚焊"，先扫这三样，能省一半时间
空开的额定电流，要和电线的载流量匹配：2.5平方铜线配C16空开，4平方配C25，6平方配C32，匹配错了，要么电线烧了空开还不跳，要么频繁跳闸影响使用。
主空开需要断零线就用合格4P（确认N有保护），主干N尽量不切
AI维修
用电基础知识
工具集
电烙铁
吸锡枪
热熔枪
万用表
焊台夹具
热风枪
各类钳子
器件耗材
维修达人
元件基本信息收集
视频教程
贴片元件焊接教程(贴片元件|含刀头电烙铁、热风枪、面包焊台使用演示)
手机进水排插清洗，明显绿锈清洗，无水乙醇（99.7% 工业无水酒精）
设备间歇性工作，查看传感器
补焊元件
老电工透露：家里频繁跳闸，90%是这3处“小问题”，10分钟排查法
漏电保护器的回路零线接到别的零线造成回路电流与进的电流不一致造成电流不平跳闸（零线接混了）
漏保跳闸出了漏电还有就是零地接错了，错吧地线当零线，也可能是漏保本身坏了
外壳带电可能没接地线地线虚接或零线有虚接
零基础学修板别瞎看书！抓牢 5 项核心技能，比啃半年教材管用
实操经验
电动车系列（控制器母线限流 =（1.8‑2.5）× 电机额定电流）
电工基础
Q:你是一名经验丰富的电器维修师傅
A:...
Q:大白话说说电器维修对于没有电路知识的小白，不要说啥要懂很多电路分析原理，其实很多修电器的很多电路都不懂
A:
大白话跟小白讲家电维修，不用懂复杂电路
实话实说：市面上大半干维修的，根本不会深挖电路原理，什么三极管放大、分压、芯片逻辑一堆专业知识他们一窍不通，跟零基础小白差距没想象中大。
1、修电器本质：换件，不是设计电路
家电出厂都是模块化的，就像拼积木：电源板、主板、电机、传感器、开关，每个零件各司其职，互相独立。
维修不用搞懂电路板内部线路怎么走，只需要记住两件事：
1）啥故障对应大概率哪个零件坏；
2）怎么测这个零件通不通、有没有电。
举例子：
洗衣机不通电，不用分析主板电路，先查电源插座、电源线、门开关、电源板保险，挨个替换测试，换个电源板立马好，全程不用看懂线路图。
空调报故障码，厂家手册直接写死 E1 外机传感器、E2 内机传感器，直接买对应探头换上完事，不用研究传感器怎么传输信号。
2、维修师傅靠的是经验 + 简单工具，不是电路理论
师傅手里就三样基础工具：万用表、电笔、替换配件。
万用表只需要会两个基础档：通断档、电压档，就够用 80% 维修场景。
通断档：测电线、开关、加热管断没断，响 = 好，不响 = 断了直接换；
电压档：看有没有 220V 进机器，没电就是线路 / 插座问题，有电不工作就是机器内部零件坏。
不用算电阻、算电流，不用看懂复杂电路图。很多老师傅干十几年，看不懂图纸，但是一摸故障就知道换啥，全是日积月累记出来的。
3、小白完全能上手，避开 “电路难” 的心理门槛
普通人总觉得修电器要学电路，其实完全没必要：
不用搞懂电路板上密密麻麻细线的作用，只看接口；每个插件对应一个零件，拔插替换就行；
不用懂芯片、电容工作原理，电容鼓包、漏液直接换新；电阻发黑烧毁直接换；肉眼能看出损坏痕迹；
厂家故障码、网上同款故障案例是现成答案，搜一下就知道换哪个配件，等于抄作业。
4、唯一需要注意的不是电路，是安全
比电路知识重要一百倍的只有安全：
断电再拆机、电容会存电要放电、220V 强电别徒手触碰，这点记住就能避开所有危险，和懂不懂电路没关系。
总结
家电维修说白了是替换工种，不是电子工程师研发。工程师才需要吃透全部电路原理设计机器；维修只需要排查、更换损坏零件。哪怕一点电路基础没有，记熟故障对应配件、会用简单万用表，日常小家电、大家电大部分故障自己都能搞定，外面维修师傅多数也是这个路子。
光电耦合器
零基础十天学会家电维修
15个电路板维修秘籍
维修技巧大公开
1、先看表面
拿到电路板，先看看有没有鼓包、炸裂、烧焦的地方。如果有，直接换掉坏掉的元件。
2.测短路
用万用表的蜂鸣档测接线。如果发现短路，顺着铜箔线路查附近的元器件，找到问题。
3.⚡ 测310V电压
通电后测电路板整流后有没有310V电压。如果没有，查初级电路（比如整流桥、保险丝）；如果有，说明前级正常，问题在后级。
4.查电源管理芯片
检查电源管理芯片的供电和输出电压是否正常。这芯片是电源的核心，坏了整个电源都不工作。
5.查220V输入
看看电源线到电路板有没有220V电进来。这个问题很简单，但有时候就是电源线没接好或者坏了。
6.查变压器
通电后检查变压器的供电和输出是否正常。变压器是电源的重要部分，坏了电源就没法工作。
7.注意“发财电容”
开关电源里最容易坏的就是电解电容，尤其是滤波电容。发现鼓包或漏液，赶紧换掉。
额外小技巧
1.查保险丝
如果电路板完全没电，先看看保险丝是不是烧了。烧了通常说明电路有短路。
2.查电解电容
电解电容用久了容易老化，尤其是顶部鼓包或漏液的，直接换掉。
3.查焊点
有时候焊点虚焊或冷焊，电路就不通。用放大镜检查，有问题就重新焊一下。
4.用热成像仪
有条件的话，用热成像仪看看电路板上哪里发热严重，过热的元件可能就是故障点。
5.查稳压器
如果电路板上有稳压模块（比如7805、7812），测一下输入输出电压是否正常。坏了就换掉。
6.查继电器和开关
如果有继电器或开关，检查它们是否正常工作。触点氧化或接触不良都会导致问题。
7.查光耦
开关电源里的光耦负责隔离和反馈控制，坏了电源就不工作。
8.记录维修过程
修的时候记下每一步的检查结果，以后遇到类似问题可以参考。
网友A：所有的电气故障本质上只有两个，短路或者断路
网友B：万能维修法1.找烧断的线，接上；2.找坏了的元件，换上
黑心维修师傅”绝对不会告诉你的事，燃气热水器维修
揭露燃气热水器常见故障代码的真实解决办法，避免用户维修时被高价坑骗：
E0 开路故障：无需复杂维修，更换温度探头即可解决；
E1 点火失败：先检查是否有天然气（而非直接上门收费维修）；
E2 意外熄火：抽出感应针，用砂纸打磨感应针即可恢复；
E3 超温故障：当水温超过 75 度时会触发，更换过热保护器即可；
E4 风压故障：先判断风机状态 —— 若风机可运转，说明是风压开关损坏；若风机无法运转，说明是风机本身故障；
E5 电磁阀故障：更换分段阀（外观为小方块）即可解决；
E6 残火故障：更换感应针或控制器即可修复。
焊接纯干货分享
献给小白的电路板维修大补帖看完秒懂电路板故障排除
识别各元件
上集
下集
交流电 (50Hz 工频市电，最危险) 和直流电标准不一样
## 工频交流电（50Hz，家里 220V 那种）
1. **感知电流：约 0.5‑1mA**
人体刚能感觉到麻一下，一般无危险。
2. **摆脱电流：男性≈16mA；女性≈10mA**
👉**安全参考上限：10mA**
超过这个电流，手很可能肌肉痉挛，**抓着带电体放不开**。
3. **致命电流：≥50mA（通电 1 秒以上）**
流过心脏，极易引发心室颤动，造成死亡。
⚠重点考试结论：
**工频交流电，人体长时间安全电流 ≤10mA；50mA 为致命电流。**
## 直流电
直流危险性低很多，安全电流大约 **50mA**。
## 结合欧姆定律实战理解（考题原理）
潮湿环境人体电阻最低可到 800Ω
- 36V：I=36÷800 = **45mA** → 已经进入致命区间
这就是为什么潮湿 / 金属容器不能用 36V，要降到 12V
- 12V：I=12÷800 = **15mA**，接近摆脱电流
## 考试高频判断题、单选题必背要点
1. 触电伤害主要取决于**电流大小、通电时间、电流路径**。
2. 电流穿过**心脏**最危险（手‑手通路）。
3. 50Hz 交流电比高频电流危险得多。
4. **50mA / 1s 可致人死亡**。
## 速记口诀
感知 1 毫安，摆脱十毫安，五十毫安可致命。
电动车控制器通用吗？
# 老师傅实话：**电动车控制器不完全通用**，不能随便买一个就往上装。
网上标的 “通用控制器” 大多是**双模万能款**，只是兼容性强一点，也有硬性门槛抖音百科。
## 一、必须一模一样的 4 个硬性条件（差一个都容易烧）
1. **电池电压必须相同**
原车 48V，就只能用 48V 控制器；60V、72V 不能互换。电压高→直接烧电机、烧线；电压低车子无力不走。
2. **电机类型要匹配**
- 有刷电机控制器 ↔ 无刷电机控制器：**完全不能互换**
- 市面上 95% 二轮代步车都是**无刷电机**
3. **功率 / 限流不能悬殊太大**
原车 500W，尽量选 450‑600W；
限流太小：车子没劲、上坡无力；
限流过大：提速猛，容易烧电机线圈、霍尔，电池寿命缩短。
4. **电机相位角（60° / 120°）**
普通单模控制器二者不通用；
**双模控制器可以自动识别 60°/120°**，这就是万能款最核心的优势抖音百科。
## 二、接线插头：插头不一样≠不能用
插头是厂家随便做的，雅迪、爱玛、台铃插头互不通用。
实操维修做法：**剪掉插头，对线剥皮，按功能对接**
电源正负极、电机三根粗相线、霍尔 5 根细线、转把、刹车断电。
⚠️ **电源正负极千万不能接反，一接反控制器当场烧毁。**
## 三、两种控制器区别
### 1、单模控制器
只支持 60° 或者只支持 120°，兼容性差，不能自动识别霍尔相位。
优点：起步平顺，噪音小；缺点：换电机容易不匹配。
### 2、双模（万能通用款，维修最常用）
**有霍尔 / 无霍尔双模式**
- 霍尔好的时候：正常霍尔运行
- 霍尔坏了：自动切无霍尔模式，车还能骑回家
- 自动识别 60°、120° 电机相位角抖音百科
缺点：少数车子起步轻微抖动、噪音略大一点。
## 四、不能用万能控制器的情况（踩坑重灾区）
1. **小牛、九号、新国标智能车**
原厂控制器带加密通讯，仪表、蓝牙、防盗锁、电量显示走通讯总线。
换上普通万能控制器：能跑，但是**电量不准、仪表盘失灵、防盗失效**，甚至不走车。
2. 带 CAN 总线、液晶智能仪表的车型，优先买同型号原厂控制器。
## 五、维修更换最简选购口诀
> 电压相同 → 无刷电机 → 功率接近 → 优先买双模万能款；
> 智能品牌车优先原厂，不要盲目万能。
## 六、额外提醒（安全）
私自更换大功率控制器提速属于**非法改装**，上路有安全隐患，不建议这样操作。
五线三插
五线：两根电源线+三根电机线按颜色接就行
三插：锁线
（一根线红色或粉红色）+电门转把线
（三根线必须有红黑+信号线）+霍尔线
（五根线红黑黄绿蓝）
作用：**给控制器实时反馈电机转子磁铁当前转到了哪个角度**，控制器依靠这个信号，精准地给三根粗相线送电，驱动电机平顺旋转
## 正确升级顺序（想要动力变强，完整套餐）
1. **电压优先（速度根源）**：速度上限由电池电压决定。48V→60V→72V，电压升高极速才会明显上涨。**电压一变，控制器、电机、充电器、仪表全部都要配套换**。
2. **电机功率 ≥ 控制器功率**（最理想搭配）
- 1000W 电机 + 1000‑1200W 控制器：黄金搭配
- 2000W 电机 + 2000‑2500W 控制器：预留动力余量
3. 顺带检查：主线、空气开关、插头，电流大了线束必须加粗。
## 维修老师傅口诀
**小控拉大电机，控制器容易炸；大控拉小电机，电机容易垮。**
## 一、核心原理（老师傅真话）
1、速度由【电池电压】决定：电压越高，极速越高（48V≈25km/h、60V≈35km/h、72V≈45–50km/h）。
2、续航由【电池容量 + 整车功耗】决定：AH 越大跑越远，阻力越小越省电。
3、控制器只负责释放电流：只换大控不换电机 = 短期快、长期烧车。
4、所有 “48V 改 60V、解限速、大功率爆改” 均为非法改装，严禁上路。
## 二、【100% 合规】最大续航提升方案（无损、合法、不违规）
不用改电路、不用换大功率件，续航直接提升 30%–50%，零风险、不违法。
### 1、电池升级（续航核心）
原车电压不变（48V 还是 48V、60V 还是 60V），只增大容量：
- 48V12Ah → 48V20Ah / 48V24Ah：续航翻倍
- 60V20Ah → 60V32Ah：续航提升 60%
优先换正规锂电：重量轻、压降小、提速更轻快、续航更实。铅酸笨重耗电多，是续航短板元凶。
### 2、解除厂家软限速（合规无损）
新国标车出厂被软件锁速 25km/h，属于程序限制，不属于硬件改装。
操作：修车店免费调试控制器参数、拔掉限速线、恢复原车额定极速。
效果：极速从 25 → 32–35km/h，提速顺畅，不改动电路、不超车辆原厂设计极限。
### 3、整车降阻省电优化（老师傅必做）
- 轮胎打足气压：缺气最费电，续航直接少 20%
- 更换低滚阻真空胎
- 轴承上油、刹车不拖滞、调松蹭碟
- 拆除多余超重配件、挡风、尾箱增重件
### 4、充电与电池保养（隐形增续航）
长期浅充浅放、不亏电、不暴晒，电池容量衰减变慢，越骑越耐用。
## 三、【轻度性能优化】合法动力升级（不破规、不烧车）
适合想要提速有劲、爬坡强、不炸机、不违法的用户。
### 搭配公式（安全黄金比例）
**控制器功率略大于电机功率 1.2 倍，电压完全不变**
- 原车 500W 电机 → 换 600–800W 双模控制器
- 原车 800W 电机 → 换 1000W 控制器
- 原车 1000W 电机 → 换 1200W 控制器
效果：起步不肉、爬坡有力、提速顺畅，不超压、不超速太多、不烧电机。
禁忌：严禁小电机拉超大限流控制器（1500W/2000W 拉 500W 电机），必烧电机退磁、起火。
## 四、网上 “极速百 km、超长续航” 爆改方案的真实风险（必看避坑）
所有以下改装全部违法 + 高危自燃，老师傅绝对不推荐：
- 48V 改 60V、60V 改 72V：全车线路、仪表、灯、开关全部耐压不足，极易短路起火
- 小电机拉大控：电机高温退磁、线圈烧毁、整车自燃高发
- 破解硬限速、暴力提速：刹车、车架、减震完全跟不上，极易失控翻车
- 私加电池组、并联电池：压差失衡、鼓包起火，是电动车火灾第一元凶
## 五、最终最优【快 + 远】合法改装总结
1、保电压、升容量：同电压换大容量锂电，续航直接拉满
2、解软限速：恢复车辆原厂极速，提速顺畅不违规
3、小幅升级控制器：1.2 倍余量，动力变强、爬坡不费劲
4、全车降阻保养：零成本增加续航
## 六、一句话行业真话
真正耐用、跑得又远又快的车，是 “合规优化” 出来的，不是暴力爆改出来的。暴力改装 = 换速度换寿命、换安全、换保险拒赔。
# 老师傅实话：**并不是全都是锂电池**
现在街上跑的两轮电动车，**铅酸电池数量依旧最多**，锂电属于中高端配置，另外还有新兴的钠离子电池。
## 四种常见电池分清
### 1、铅酸电池（含石墨烯铅酸）
市面上 3000 元以内普通家用代步车，绝大多数原厂配铅酸。
>
> 所谓 “石墨烯电池”**本质还是铅酸电池**，只是极板配方改良，不是锂电。
> 优点：便宜、短路起火风险低、修车店随处可换。
> 缺点：很重，48‑20Ah 一组三十多斤；寿命 1‑2 年；冬天续航缩水明显。
### 2、锂电池（磷酸铁锂 / 三元锂）
3000 元以上车型、长续航款、外卖车、九号小牛这类智能车大多配锂电。
优点：重量轻、寿命 5‑8 年、续航实。
缺点：买的时候贵；劣质锂电有起火风险。
>
> 磷酸铁锂：家用通勤首选，安全性高。
> 三元锂：能量更高，外卖长途用得多。
### 3、钠离子电池（新款）
最近两年刚上车，定位介于铅酸和锂电之间，耐寒好，重量轻一点，价格适中，雅迪、台铃已有部分车型搭载人民日报。
## 快速判断你车上是什么电池
1. 电池很重，拎不动 → **铅酸**
2. 电池很轻，可以单手拎出 → **锂电**
3. 看外壳标签：
- 标注 “铅酸、阀控式、免维护蓄电池”= 铅酸
- 标注 “锂离子、Li‑ion、磷酸铁锂”= 锂电
## 和你之前改装续航相关的关键点
- 原车铅酸：**同电压直接升级大容量铅酸即可增续航**；也可以换成同电压大容量锂电，续航提升更大。
- 铅酸换锂电不用改控制器，电压一样就能直接用；但是锂电必须带自带 BMS 保护板。(成品电池包（可以直接装车，内置 BMS）)
强调：充‑放一体 BMS
电芯 + BMS 保护电路板 + 外壳 + 输出插头。
### ①锂电池 BMS 放电限流 ≥ 控制器限流
例：控制器限流 25A，电池 BMS 持续放电电流最少选 **≥25‑30A**
如果 BMS 最大 20A，控制器一输出 25A，BMS 就直接保护断电，车子一抖一抖。
### ②主线线束粗细
限流超过 30A，原车细主线会发热，建议加粗电源线。
# BMS 保护板，大白话讲解（维修老师傅通俗版）
## 一、它到底是什么
BMS = 电池管理系统（Battery‑Management‑System），就是一块**焊在锂电池包内部的电路板**，你从外面看不见。
铅酸电池**不需要 BMS**，锂电池**缺它不能用**。
## 二、作用（5 大核心保护功能）
### 1、过充保护
充电器一直充电，电压太高的时候，BMS 自动切断充电。
> 如果没有 BMS：电芯充爆、鼓包、起火。
### 2、过放保护
电动车把电用的太干净，电压过低，BMS 断电，不让电池继续放电。
> 锂电电芯一旦电压放太低，**直接永久报废，充不进去电**。铅酸不怕深度放电，锂电不行。
### 3、过流 / 短路保护
相线正负极不小心碰在一起短路、或者电机瞬间电流超大。
BMS 立刻断电，防止大电流烧线、起火。
### 4、均衡（均衡每一节电芯电压）
一块 48V 锂电池内部，是**很多个 3.2V 磷酸铁锂电芯串联堆起来**。
48V 铁锂：15 节电芯串在一起。
电芯不可能完全一模一样，有的电放得快、有的慢。
BMS 会把电压高的电芯电量卸掉一点，让所有电芯电压保持接近。
没有均衡：电芯压差越拉越大，电池很快就衰减报废。
### 5、温度保护（好一点的 BMS 带）
电池温度过高，切断充放电，防热失控起火。
## 三、举个最直观对比
- **铅酸电池**：就像一群老实干活的工人，没监工，充放电随便造，不容易炸。
- **锂电池**：一群脾气暴躁的工人，**必须有一个监工（BMS）盯着**。没人管就容易出危险。
## 四、分两种 BMS
1. **充放一体 BMS（电动车用，必须这个）**
既能管充电，又管放电。电动车电池包标配。
2. **只充保护板**：只能保护充电，放电无保护，**绝对不能拿来装电动车**。
## 五、和你换电池相关非常重要的知识点
1. 买成品锂电池，电池包内部已经装好 BMS，**你外面不用额外再买一块**。
2. 自己买裸电芯组装电池，**第一件事就是配 BMS，不装绝对不能上电试车**。
3. BMS 有电流规格！
例：60V 20Ah 电池，控制器最大限流 30A，你的 BMS 就要选≥30A。
>
> BMS 安培买小了：一拧油门就断电、跑起来一抖一抖。
## 六、维修经常遇到 BMS 坏了的故障现象
- 充电器插上显示满电，一跑就没电
- 跑一会儿突然断电，关电重启又能走一小段
- 充不进去电
- 空载电压正常，一带负载电压暴跌
>
> 这类故障不一定电芯坏，很多时候只是 BMS 保护板故障。
# 老师傅选购建议，结合你之前增续航需求
1、预算有限、打算骑 1‑2 年就换车：选**大容量铅酸（同电压）**，成本最低；
2、长期家用、想要轻便耐用：优先**磷酸铁锂**；
3、冬天当地零下十几二十度：优先**钠离子电池**；
4、铅酸→锂电 / 钠电：**电压必须和原车一模一样**，控制器不用改动，直接可用。
# 电动车续航计算（老师傅实操算法，两套方案：理论计算 + 真实预估）
## 先记住核心公式
### 1、电池总能量（瓦时 Wh）
> **电池能量 Wh = 标称电压 (V) × 容量 (Ah)**
例子：60V‑20Ah
能量 = 60 × 20 = **1200Wh**
> Wh 才是电池真正存了多少电，Ah 不能单独用来对比续航。
> 48V20Ah=960Wh；60V20Ah=1200Wh，明显 60V 更远。
### 2、续航理论公式
> **理论续航 (km) = 电池能量 (Wh) ÷ 每公里耗电量 (Wh/km)**
每公里耗电，就是电动车最关键的功耗。
## 二轮车常见耗电参考值（现实路面，常温、单人 70‑75kg），功率指的电机功率
上坡多、频繁急加速、逆风、冬天低温、胎压不足，耗电上涨 30%‑60%。
## 举完整计算例子
电池：60V‑20Ah
1. 电池能量 = 60×20=1200Wh
2. 取平均功耗 32Wh/km
理论续航 = 1200 ÷ 32 = **37.5 km**
### 再算一个大容量锂电：60V‑32Ah
能量 = 60×32=1920Wh
续航 = 1920÷32= **60 km**
## 理论续航 → 实际续航，要打折扣
理论数值是理想平路无风。现实要乘上损耗系数：
- 春秋、路况好：× 0.85
- 夏天经常加速、有小上坡：× 0.75
- 冬季低温（铅酸‑‑‑续航腰斩）：× 0.5‑0.6
- 冬天锂电：×0.7‑0.8
例子上面 60‑20Ah 理论 37.5km
冬季铅酸真实续航≈ 37.5 × 0.55 ≈ **20‑22km**
# 第二种：功率粗略估算法（不推荐，仅参考）
电机功率不能直接换算续航，因为不是电机一直满负荷跑。
500W 电机，不是每小时消耗 500W 电。匀速前进实际只用到 150‑250W 功率。
# 你自己实测电动车真实续航最准的办法（老师傅推荐实操）
1. 电池完全充满
2. 里程表清零，正常骑，骑到低电量告警
3. 记下行驶公里数
4. 再看消耗了多少电（有库仑计最好）
> 每公里耗电 = 消耗 Wh ÷ 跑出来公里数
> 以后换电池就可以直接算出新电池能跑多远。
# 给你一份速查简表（单人、常温平路）
## 一、为什么 "电压不对" 常常不是电源的锅
芯片供电脚电压 = **电源出力 vs 所有负载需求的平衡点**。只要任何负载（芯片、电容、外围）出现异常短路或大电流，供电脚电压就被 "拉下去"。电源本身可能是好的，只是被下游拖累了。
## 二、实操：断开法三步定位（最核心的招）
1. **断开嫌疑负载**：用烙铁翘起芯片的供电脚（或断开其旁路去耦电容），**一次只断一个**。
2. **重测该点电压**：
- 电压回来了 → 问题就在刚断开的这个负载上（电容短路？芯片击穿？）
- 电压还是低 → 换下一个嫌疑，或转向电源侧。
3. **逐个隔离**：同一路电源上多个负载时，用刀割断 PCB 走线或逐片断开，二分法最快。
三、辅助判断手段（不用拆也能缩小范围）
四、常见案例对照
**"供电脚电压不对" = 先查负载（芯片、电容、外围），后查电源。** 断开法是分水岭：断开了电压就好，责任在负载侧；断开了还不好，才轮到电源侧。别一上来就换电源芯片 —— 十有八九换错。
排查电路板没有捷径，但有**固定套路**：**准备 → 问看 → 静态测 → 动态测 → 信号追踪 → 修复验证**。按顺序走，每步都有明确动作和验收标准，能把你从 "看哪都像坏的" 带到 "精准定位"。
## 阶段 0：准备（别急着拆）
- **工具**：数字万用表（必备）、示波器、可调电源（带限流）、烙铁 + 吸锡器、放大镜 / 体视镜、镊子、热风枪（换贴片用）。
- **资料**：原理图、PCB 丝印图、各芯片数据手册 —— 没有原理图就先把板子拍照，标好关键元件位置。
- **安全**：断电后**等大电容放电**（开关电源板先测 400V 大电容两端电压）；操作时防静电（戴手环或先摸地）。
- **记录**：故障现象、板号、维修过程全程记录 —— 这是老手和新手的差别。
## 阶段 1：问与看（七分看三分测）
- **问**：什么时候坏的？怎么坏的（雷击 / 进水 / 摔 / 过热 / 突然 / 渐进）？坏之前有没有异常（异味、异响、闪烁）？**故障发生条件**往往直接指向病因（进水→查电源与接口；雷击→查压敏 / 共模；过热→查散热区）。
- **看**：烧焦、炸裂、鼓包（电容）、裂纹、断线、氧化、水渍、异物、虚焊、焊点连锡、元件掉件。
- **闻**：焦糊味 = 电源区 / 功率器件；酸味 = 电容漏液。
- **复现**：能复现的故障最好修，先想尽办法复现它。
## 阶段 2：静态测量（断电、纯电阻测量）
1. **电源入口对地电阻**（第一必测）：万用表电阻档量输入端 +、− 之间 —— 接近 0Ω = 有短路（别急着上电！）；正常应在几百 Ω 以上（大电容充电会短暂跳变，稳定后读数）。
2. **保险丝 / 压敏电阻**：保险丝通断、压敏电阻两端阻值（烧短路的压敏会拉低入口电阻）。
3. **关键点对地电阻**：各电源节点对地电阻，对照原理图或好板，异常值直接锁定区域。
4. **元件排查**：按之前讲的分类 —— 保险丝直接量；电阻拆一脚量；电容、二极管、三极管、IC 按需拆下测。
**验收标准**：入口无短路、保险丝完好，才允许进入上电阶段。
## 阶段 3：上电动态测量（安全第一）
1. **限流上电**：可调电源设**限流**（如先 100mA），电压慢慢加。电流异常大 → 有短路，立刻断电。
2. **测各级电压**：从电源输入 → 各稳压器输出 → 各芯片供电脚，逐级量。**电压不对的级就是嫌疑区**（结合上轮的 "断开法" 判断是电源还是负载）。
3. **摸温**：关机断电后快速摸关键器件（手背），发烫的元件是重点嫌疑。
4. **看波形**：示波器看电源纹波、时钟、信号 —— 干净波形 vs 异常波形。
## 阶段 4：信号追踪定位
- **沿路径测**：从输入端子开始，沿信号流向逐点测电压 / 波形，找到 "信号断在哪一级"。
- **二分法**：信号链路长时，从中间点测 —— 前半正常测后半，砍半定位，效率翻倍。
- **断开法**：翘起可疑元件一脚看电压是否恢复（前面详细讲过）。
- **替换法**：对怀疑的芯片直接换新的验证，成本低就先换。
## 阶段 5：修复与验证
1. **修复**：换件（注意型号、极性、防静电）、补焊（虚焊处加焊）、清理（短路焊桥、腐蚀）。
2. **复测**：修复后**重测所有关键点电压**，确认整条链路正常，别只量修的地方。
3. **功能验证**：整机跑一遍全部功能。
4. **老化**：带负载连续运行 30 分钟以上，确认不再热、不再复发 —— 很多 "修好又坏" 就是没做这步。
常见故障率排序（经验）
**老手经验**：坏板子十有八九是 "电源 + 电容 + 虚焊"，先扫这三样，能省一半时间。
贴片元件焊接教程(贴片元件|含刀头电烙铁、热风枪、面包焊台使用演示)
先算**负载额定电流**，再根据：敷设方式、线缆长度（压降）、材质（铜 / 铝）、环境温度，查表选线。**优先铜芯线，自动化设备几乎不用铝线**。
## 第一步：计算负载电流
### 1）单相 220V 负载（电磁阀、开关电源、加热器）
P功率 (W)，U=220V，功率因数 cosφ 电阻负载≈1；电机≈0.7~0.85
例：220V 1kW 加热管，I=1000/220≈4.5A

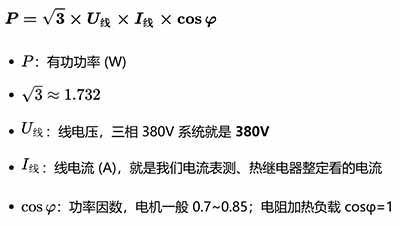

### 2）三相 380V 电机（接触器驱动电机）
简化估算：**三相电机 1kW≈2A 电流**（工程快速估算）
例：3kW 三相电机 → 约 6A
### 3）直流负载（DC24V 电磁阀、传感器）
例：DC24V，120W 负载，I=120/24=5A
### 一、按电流快速选（短线，几米内）
- 0.5 平方：≤6A，传感器、相机信号线
- 0.75 平方：≤9A，PLC 输出、中间继电器、普通电磁阀【控制柜最常用】
- 1 平方：≤12A，多个电磁阀合并走线
- 1.5 平方：≤16A，220V 开关电源、小电机
- 2.5 平方：≤22A，三相 4kW 以内电机
- 4 平方：≤32A，7.5kW 电机
### 二、长线（超过 20 米）：**线放大一号**
比如算出来 0.75 够用，超过 20 米就换成 1 平方。
> DC24V（相机、PLC）最怕长线压降，长距离一定要加粗，不然设备掉电重启。
### 三、场景抄作业（自动化直接用）
✅ 传感器、光电、接近开关 → **0.5 平方**
✅ PLC 输出、电磁阀、中间继电器 → **0.75 平方**
✅ 开关电源进线、220V 回路 → **1.5 平方**
✅ 三相电机动力线
0.75~1.5kW →1.5 平方
2.2~4kW →2.5 平方
5.5~7.5kW →4 平方
一句话口诀：**小信号 0.5，控制回路 0.75，电源 1.5，电机看功率，长线加一档**
# 📇 电线选型速算卡片（工控铜线，现场口算用）
> 适用：自动化设备铜软线 RV/RVV；仅工程估算，正式图纸需复核国标
## ① 电流估算（先算出负载电流）
- 三相 380V 电机：
，P 单位 kW，1kW≈2A
- 单相 220V 负载：
，P 单位 kW，1kW≈4.5A
- DC24V 直流负载：
，P 单位 W
## ② 载流量经验公式（选线第一步，10 平方以内细线）
I = 安全电流 (A)；S = 线径 mm²
> 变形求线径：
> 环境打折：穿管 / 多线捆 ×0.8；拖链移动线缆 ×0.7
## ③ DC24V 压降验算（相机 / PLC 长线必算）
- S：线径 mm²；I：电流 A；L：单程距离 m；ΔU 允许压降（DC24V 一般设 1.2V）
## ④ 自动化场景直接抄（备用）
- 传感器 / 光电：0.5mm²
- PLC 输出、电磁阀、中间继电器：0.75mm²
- 220V 开关电源进线：1.5mm²
- 三相电机：
0.75~1.5kW →1.5mm²
2.2~4kW →2.5mm²
5.5~7.5kW →4mm²
购买：
记住 4 要素：线类型 + 芯数 + 线平方 + 长度，按需加特殊要求
话术模板：
> 要 RV 多股铜软线，XX 平方，XX 米，颜色 XX
RV：单芯多股软线，控制柜里一根根单独走线，端子压接方便
话术模板：
RVV 护套电缆，X 芯 × XX 平方，铜，XX 米
RVV：多芯一起带外皮，适合从柜子拉到设备
如果需要抗干扰（相机、传感器信号线）：**RVVP 屏蔽线**
- RV：单根软线，柜内配线
- RVV：多芯带外皮，柜外固定走线
- RVVP：RVV + 屏蔽层，相机 / 模拟量信号线
- PUR 拖链电缆：反复移动（模组、机械臂）
老电工透露：家里频繁跳闸，90%是这3处“小问题”，10分钟排查法
第一处：插座里面“虚接”了，线头松了自己都不知道
家里一个回路上往往串着好几个插座，只要其中某一个插座接线松了，不管你在哪个插座用电，都可能引起跳闸。尤其是厨房这种大功率电器多的地方，电线发热，热胀冷缩，时间一长接线螺丝就容易松动。
排查这个其实不难。把家里总闸拉下来，确定断电以后，拿螺丝刀把经常跳闸那个回路上的所有插座面板，一个一个拆开检查。重点看接线螺丝有没有松动、电线有没有发黑氧化。很多时候你肉眼就能看到，松了的线头旁边甚至会有打火烧焦的痕迹。
有句大实话：新装修的房子头两年跳闸，八成是哪个插座螺丝没拧紧，不是线路问题。
第二处：漏电保护按钮太“灵敏”，受潮就误跳
很多人分不清空开和漏电保护器。带个小按钮、写着“T”或者“试验”字样的那个，是漏电保护开关。它的任务是检测零序电流，发现疑似漏电就立刻跳闸保护人身安全。这东西是好东西，但它也有个“娇气”的毛病怕潮。
特别是南方的回南天，或者装在卫生间门外、阳台附近这种潮气大的位置，漏保开关内部电子元件很容易受潮。一受潮，它就“神经过敏”，明明线路一点问题没有，它也觉得漏电了，啪，跳了。有时候你重新合闸又能用一阵，过两天又跳，特别烦人。
老师傅教了一招：可以先关掉总闸，把漏保开关表面擦干净，用电吹风中温档对着它吹几分钟，吹到外壳摸起来微微发烫就行。受潮引起的频繁跳闸，这么一处理大概率能好。
第三处：零线排“搭铁”或者零火接混，装修留下的暗病
老房子或者经历过几次小修小补的房子，电箱里的线有时候会乱。零线排是很多零线汇在一起的地方，如果有一根零线的线头翘出来，悄悄碰到电箱的铁壳子，就形成了间歇性漏电。振动一大它就碰，不碰的时候好好的，这种跳闸最让人摸不着头脑。
还有一种情况：装修电工马虎，把某个插座的零线和火线接反了。单独用一些小功率电器可能没感觉，但一插上带滤波电容的电器，比如电脑、变频空调什么的，漏电流一下就大了，漏保立马跳。
排查建议放在最后一步。把总闸拉掉，打开配电箱盖子（注意确保断电），用手电照照零线排，看看有没有线头散开、快碰壳的情况，顺便用螺丝刀把所有零线排螺丝都紧一遍。很多时候你紧完螺丝，再合闸试试，世界就清净了。
万用表打到电阻档，火地电阻小于0.5兆欧表示火线漏电，零地电阻小于0.5兆欧表示零线漏电
因为这种漏保零线是直通的，拉下开关也断不开～不拆零线的话各支路零线互相连通，漏电电流会到处串，总闸一直合不上。拆掉就能切断这条支路的零线回流，隔离串扰，还能单独测绝缘啦～记得只有3P+N漏保才需要哦，非持证别乱碰哈！
家电/家用回路查零线N对地电压（N‑PE电压）
安全提醒：220V带电测量，手不要碰金属探针，优先用数字万用表；不要用普通氖泡测电笔，测不出零线电压。
工具：数字万用表，交流电压档 ACV 750V档位。
测量方法
插座五孔插座：红笔插N孔（零线），黑笔插PE接地孔。读取电压，就是零线对地(N‑PE)电压。
正常合格：0‑1V左右；
几伏～十几伏：大多是谐波压降；
几十伏往上：零线虚接、断线高危故障。
⚠️注意：不要测N‑L（零火），N‑L永远约220V，这个不是零线电压。
三步区分：外网问题 / 自家线路 / 谐波问题
① 入户端子测量（最关键）
打开家里配电箱，找到电表进来的进线零线端子（还没进自家零排）。
红笔：进线N；黑笔：箱体保护接地PE。
如果进线N‑PE就高电压 → 问题在楼道/供电外网，找电力报修。
进线N‑PE接近0V → 故障在自家内部电路。
② 全屋断电空载测试
家里全部电器拔掉，灯全部关掉，只合上总闸，家里不带任何负载。
测插座N‑PE：
1）断电空载电压≈0V；插上电器才出现电压
👉属于谐波压降（开关电源、LED适配器产生3次谐波，零线阻抗带来压降），线路没有断线。
现象：一般2‑15V；PE地线几乎没有电流。
2）就算全部断电，N‑PE依然十几伏~几十伏
👉零线虚接、接头松动氧化、零线半断线；危险故障。
③ 钳形表辅助确认（进阶）
钳形表测零线N电流、地线PE电流：
N有电流，PE几乎无电流，N‑PE几‑十几伏：谐波问题。
PE地线上测出电流：N‑PE混接故障，接线错误，漏保容易乱跳。
典型现象对照
N‑PE：2‑12V，断电就消失，插上路由器、LED灯就上来
✅谐波，不是漏电，不电人，属于电能质量问题。
N‑PE：30V‑110V，断电也有电压
⚠️零线虚接、半断，风险很高，有可能烧毁家电。
个别插座N‑PE高，其他插座正常
👉该插座内部零线端子松动氧化。
常见误区
❌氖泡测电笔测零线发亮，只能说明零线电位偏移，读不出实际电压数值，不能用来定量判断。
❌不要把N‑L=220V当成零线对地电压。
❌接地良好不等于N‑PE一定为0；谐波压降发生在零线线路阻抗上。
现场笔录式简短表述（可以直接抄）
万用表交流档测量插座N‑PE电压XX伏；全部断开家中负载后，该电压变为XX伏。入户进线端子N‑PE电压XX伏。
# 城阳电工（王建省）整套排查经验总结
>
> 核心思想：**由大到小、先定性再定位、先区分负载 / 线路，优先配电箱，不盲目拆墙，断电测绝缘，反复验证，不凭感觉猜故障**。
> 他所有视频统一逻辑：先听客户描述现象 → 配电箱判断保护类型 → 分段隔离缩小范围 → 断电测绝缘 / 电压锁定回路 → 拆开底盒、接头查隐患 → 修复 + 复测。
## 一、他最核心的几条实战经验（高频反复强调）
1. **先分清是谁跳闸**
漏保跳闸：漏保上的**复位按钮弹出来**，代表漏电故障；空开跳闸，按钮不弹，多为短路 / 过载。这一步直接定性故障方向，很多新手上来直接换开关，是错的。
2. **先区分：电器漏电，还是墙内线路漏电**
把故障回路所有插座电器全部拔掉、灯具关掉。空载合闸：
- 依旧跳闸：**墙里线路问题**
- 空载正常，插上电器才跳：**电器本身漏电**
3. **分段隔离法（他用得最多）**
配电箱依次断开分路，一路一路合闸，锁定故障回路；再到故障回路，拆开中间插座并线盒，断开前后线路，前后分别测绝缘，不断缩小故障区间，**不一次性全拆**。
4. **绝缘测量必须断电！**
测对地绝缘，优先断电，用摇表 / 指针万用表 X10K 档。家装线路**对地绝缘≥0.5MΩ 才算合格**；低于 0.5 兆欧就是绝缘下降，受潮、破皮、接头进水。
5. **接头是故障高发之王**
家装暗线 80% 故障不是墙内电线破皮，而是**底盒内并线头、接线端子松动、氧化、受潮进水**（厨卫、吊顶内接线盒重灾区），其次才是穿墙、穿管位置电线被挤压破皮。
6. **地线异常是全屋麻手的头号元凶**
很多全屋金属外壳麻手，不是火线漏电，而是**入户地线断线、地线被盗、地线虚接、地线悬空**，电器感应电无法泄放；此时零地电压会升高。他大量案例都是地线失效。
7. **零线带电≠火线漏电，优先查零线虚接、断线**
零线带电、电压偏低（比如火零只有 150V 左右），重点查零线接头烧蚀、空开零线端子虚接、入户零线断点。零线虚接是非常隐蔽的危险故障。
8. **不要反复强行合闸试电**
漏电 / 短路反复合闸，会扩大绝缘破损，甚至起火；找到故障点前禁止短接漏保。
9. **潮湿环境（厨卫、阳台）故障随天气变化**
阴雨天跳闸、晴天正常，大概率是接线盒受潮，绝缘随湿度变化，属于间歇性隐性漏电，带电测很难发现，必须断电测绝缘。
## 二、4 大类最常见故障，标准排查步骤（源自他大量案例）
### 故障 1：漏保跳闸（一合就跳 / 偶尔跳，复位按钮弹出）
1. 配电箱：断开所有分路，只合总漏保。总闸直接跳 → 入户主线问题；总闸能合上，依次合分闸，哪一路合闸跳闸，锁定这条回路。
2. 锁定回路后：拔掉本回路所有电器、关闭灯具，空载合闸。
- 空载依旧跳：线路漏电，断电测火线对地、零线对地绝缘。
- 空载不跳，插电器就跳：电器漏电，单独测电器插头对地绝缘。
3. 线路漏电：分段拆开回路中间插座并线盒，断开前后线路，分别测前后段绝缘，定位在哪一段。
4. 重点检查点位：卫生间、厨房吊顶底盒、穿墙管、地面暗埋线路、老房子接头。
5. 修复完成：再次断电复测绝缘，送电空载试机，再接负载。
### 故障 2：全屋 / 局部金属外壳麻手（摸热水器、水龙头、插座金属壳发麻）
> 城阳电工很多出圈案例都是这个，很多人误以为是火线漏电。
1. 第一步：插座检测仪，先测**地线是否连通、零火有没有接反**。
2. 万用表测**零地电压**，正常接近 0V；零地电压偏高，优先怀疑地线问题。
3. 配电箱断电，测量地线通断：入户地线→配电箱地线排→各个插座地线，看有没有断线、虚接。
- 地线不通：地线断线 / 被盗，感应电无法释放，全屋麻手。
- 地线通：再测线路对地绝缘，排查火线轻微漏电。
4. 额外排查：零地混接（零线地线接在一起），会造成地线带电，属于装修严重错误。
5. 验证：地线恢复可靠连通后，再次测零地电压，通电摸外壳复测。
### 故障 3：零线带电、电压异常（灯忽亮忽暗，火零电压不足 220V，零线测电笔亮）
1. 先测电压：火零、火地、零地三组电压。
- 火零电压偏低，零线对地有几十伏电压：**零线回路虚接 / 断线**。
2. 从配电箱开始：检查空开零线接线端子，看有没有烧黑、松动发热。
3. 顺着零线走向，依次拆开插座并线盒，检查零线接头氧化、虚接。
4. 重点：零线断点在负载前端，断点后面零线全部带电，这是最经典的隐蔽故障。
5. 修复紧固接头，复测三组电压。
### 故障 4：插座没电，灯不亮，但空开没跳闸
1. 配电箱：确认该回路空开合闸，测空开下端有没有 220V 输出。
- 闸下端没电：空开损坏 / 上端进线故障。
- 闸下端有电：故障在闸后面线路。
2. 到末端插座，测插座火零电压。
3. 分段拆开中间并线盒，测通断，查找断点。
4. 重点：多股线并头位置、插座端子压线松动。
## 三、他的工具使用习惯
1. 基础：测电笔（验电，**先验电！断电作业前确认无电**）、数字万用表（测电压、零地电压）、插座检测仪（快速判断地线、零火接反）。
2. 漏电绝缘：**指针万用表 X10K 档**（现场快速测绝缘，是他视频出镜最高工具），条件允许用 500V 摇表。
3. 疑难地下暗线无法分段拆开：用电缆故障仪（放炮机）定位埋地破皮点，属于最后手段。
## 四、他排查的优先级清单（按查找概率排序）
1. 配电箱内部：空开 / 漏保损坏、端子烧蚀虚接
2. 各个插座底盒、吊顶内并线接头（潮湿进水氧化）
3. 地线系统（断线、丢失、虚接、零地混接）
4. 厨卫、阳台潮湿区域线路绝缘下降
5. 电器本身漏电（热水器、洗衣机、厨房小家电）
6. 墙内穿管电线破皮（挤压、装修打钉破坏）
7. 入户主线故障（电表、入户电缆）
## 五、排查禁忌（视频反复提醒）
1. 禁止带电测量绝缘电阻。
2. 不要短接漏电保护器强行送电。
3. 不要上来直接砸墙，先分段隔离，绝大多数故障在接线盒。
4. 不要只看火零电压正常就判定线路没问题，**零地电压、对地绝缘才是判断漏电和地线好坏关键**。
5. 老房子地线缺失，不要简单把地线接在水管上，极其危险。
如果你需要，我写一份快速排查步骤，哪些情况可以继续使用家电，哪些必须立即停用。
## 六、间歇性故障排查（最头疼，时好时坏，时跳时不跳）
这类故障，通电测量经常一切正常，合闸偶尔跳闸、阴雨天跳、开某件电器跳、震动一下就出问题。
1. **优先关联环境条件**
- 下雨、潮湿就跳闸，天晴正常：接线盒进水受潮，绝缘随湿度变化。**必须断电测绝缘，带电测什么都看不出来**。
- 一开大功率电器才跳闸：不一定过载，接头虚接发热，受热绝缘下降漏电；冷态绝缘正常，发热之后漏电。
- 震动、开关灯、插拔插座就故障：线头虚接，似接非接，物理扰动就断开 / 碰壳。
2. 排查思路
> 很多间歇性漏电，摇表测绝缘临界，通电万用表看不出任何异常。
1. 故障出现时记录现象，故障消失通电测电压往往全部正常，**不要被正常电压欺骗**。
2. 断电，全回路测对地绝缘；轻微绝缘下降（0.3‑0.5MΩ）就是嫌疑点。
3. 逐个打开沿途所有底盒，查看线头有没有发黑、氧化、铜丝散丝、压接不到位。
3. 误区：间歇性漏电不要直接换漏保，换完依旧会跳。漏保只是保护，不是故障根源。
## 七、容易误导人的假象故障（高频翻车点）
### 假象 1：测电笔零线亮，就认为火线漏电
实际大量案例是**零线虚接、零线断点**。断点后端零线通过电器回路串入火线电压，电笔发光，但对地绝缘完好。
> 判断关键点：测火零电压，如果不足 220V，优先查零线，不要查火线漏电。
### 假象 2：摸金属麻手，就判定火线漏电
很大比例是**地线失效**：火线并没有破皮，只是电器感应电没有泄放通道。
操作：断开电器，依然麻手 → 线路；断开电器外壳不麻手 → 电器感应电 + 地线不良。
⚠️ 地线断线情况下，万用表测火零电压依旧 220V，非常具有迷惑性。
### 假象 3：漏保跳闸，就一定是火线对地漏电
还有两种常见情况
1. **零线对地漏电**：零线破皮接地，漏保同样跳闸！很多新手只查火线忽略零线对地绝缘。
2. 回路之间混接：别的回路的零 / 地线串到本回路，漏保电流不平衡跳闸。
> 所以测绝缘，火线对地、零线对地**两个都要测**。
### 假象 4：空开跳闸就是短路
- 瞬时啪一声跳闸：短路。
- 工作一会慢慢跳：过载、端子发热，空开热脱扣。
- 空开没有复位按钮，漏电不会跳普通空开，**漏电只会跳漏保**。
## 八、跨回路串电故障（非常隐蔽，多个回路互相干扰）
城阳电工多个案例：关掉 A 回路空开，A 回路插座依旧有电，灯还微亮。
产生原因：
1. 施工接线错误，不同回路的零线、地线在底盒里面混接在一起。
2. 底盒内线头散乱，铜丝搭到另外一路线。
排查步骤：
1. 配电箱只保留一路合闸，其余全部断开。看别的回路是否还有电压。
2. 如果断开闸的线路仍然带电，说明存在串电。
3. 分段拆开中间接线盒，检查不同回路的零火地线有没有混接。
> 危害：漏保莫名其妙跳闸，关灯之后灯微光闪烁，电压错乱。
## 九、关灯后灯具微亮（夜间灯隐隐发光）
大量家装案例，不是灯坏。
1. 开关控制零线，不是控制火线；关灯后灯头依旧带火线，通过灯管 LED 形成微弱回路发光。
2. 线路感应电，地线不良。
3. 不同回路零线混接。
排查：
4. 开关处测电压，确认开关切断的是不是火线。
5. 检查有没有零线串到别的回路。
> 简单换大电容消微光治标不治本，优先改接线。
## 十、地线系统全套实战要点（他反复强调的重中之重）
1. 地线断线、地线被盗、地线排螺丝松脱，是家庭重大隐形隐患。地线断了，漏保有可能**不跳闸**，但设备外壳会带电。
2. **零地混接（插座里面零线和地线接一块）**：
- 现象：地线带上零线电流，所有插座地线带电，外壳麻手，漏保不定时跳闸。
- 常见错误：老装修、电工图省事零地短接。
3. 禁止把地线接水管、暖气管。金属水管现在很多有 PPR 塑料管隔断，接地无效。
4. 地线测量：断电状态，测量配电箱地排到各个插座地线的通断电阻，电阻必须接近 0Ω。
## 十一、现场维修实操习惯（博主个人干活流程）
1. **上门第一步：听客户完整描述，记录触发条件**
什么时候跳？开灯跳？插电器跳？阴雨天？震动？记录现象再动手，不盲目拆。
2. 先配电箱，后末端；先区分故障大类，再分段，**尽量少拆墙少拆盒**。很多师傅上来就拆插座，效率很低。
3. 凡是拆开接线盒，必看三件事：线头是否松动、铜丝有没有氧化发黑、有没有进水受潮。80% 故障就在这里。
4. 处理接头：多股铜线必须压紧，不能散铜丝外露；潮湿环境做好绝缘防水。
5. 修复之后**不能送电就完事**：
- 断电复测绝缘；
- 空载通电测试；
- 带上负载通电测试；
- 模拟故障触发条件（潮湿、插拔电器）复现验证故障是否彻底消除。
6. 遇到埋地暗线实在找不到破皮点，两种方案：
① 废弃故障回路，重新跑明线；
② 使用电缆故障测试仪定位。
> 不建议盲目砸墙，成本高还不一定找到。
## 十二、常见电工容易犯的错误（视频吐槽高频点）
1. 故障没定位就直接更换空开、漏保，治标不治本。
2. 只测火零 220V，不测对地绝缘、不测零地电压。
3. 漏电故障直接短接漏保强行送电，留下火灾触电隐患。
4. 多股线接头不搪锡，简单拧在一起塞盒里，时间久发热氧化。
5. 地线当作零线使用，零线当地线使用。
6. 老房子没有地线，不做方案，直接使用带金属外壳电器。
7. 遇到间歇性故障，通电测不出就判定线路没问题。
## 十三、极简排查思维模型（可以记在脑子里）
```
收集现象 → 判断跳闸类型（漏保/空开）
→ 配电箱分路隔离锁定故障回路
→ 区分：电器问题 / 线路问题
→ 断电，测绝缘、通断、地线状态
→ 分段拆开接线盒缩小范围，优先查接头
→ 定位故障点修复
→ 多重复测验证故障消除
```
城阳电工实战｜家装电路故障速查表（表格看不清CTRL+鼠标中轴上下滚动放大和缩小表格）
## 配套通用排查口诀（城阳电工风格）
> 先看闸，分回路；拔负载，辨电器；
> 先断电，测绝缘；优先盒，少砸墙；
> 麻手查地线，零线亮查断；
> 间歇看受潮，修复必复测。
## 重要避坑要点汇总
1. 漏保跳闸≠火线漏电，**零线对地漏电一样跳漏保**，火地、零地绝缘两个都测。
2. 电压 220V 正常，不代表线路没问题，**零地电压、对地绝缘才看漏电和地线好坏**。
3. 间歇性故障大多是受潮、虚接，通电测经常全部正常，断电测绝缘才可以发现。
4. 80% 家装暗线故障不在墙内导线本身，而在**各个接线盒接头**。
5. 地线失效，设备外壳可以带电，但漏保有可能不跳闸，属于高危隐形故障。
# 城阳电工｜现场备忘录精简版（手机直接存）
> 原则：先看闸 → 分回路 → 拔负载 → 断电测绝缘 → 优先查接线盒，少砸墙，修复必复测
## 🔧判断闸
- 漏保跳、复位按钮弹出：漏电故障（火对地 / 零对地 / 零地混接 / 电器漏电）
- 空开跳、无复位按钮：短路 / 过载 / 端子发热 / 空开损坏
## 📋故障速查（现象→操作）
1. **漏保一合就跳**
拔掉本回路全部电器，空载合闸
- 仍跳：线路漏电，断电测火地、零地绝缘，分段拆盒定位
- 不跳：电器漏电，检修或更换电器
禁止短接漏保
2. **漏保偶尔 / 间歇跳**
通电测电压大多正常；断电测对地绝缘
重点查厨卫、吊顶底盒受潮、接头虚接氧化；晃动线路复现故障
不要直接换漏保
3. **空开跳闸**
瞬时啪一声：查短路；工作一会才跳：过载 / 端子发热
查看空开端子有无烧黑，紧固或更换空开
4. **金属外壳麻手**
测零地电压；断电测地线通断
优先查：地线断线、虚接、被盗、零地混接
❌地线严禁接水管暖气管
5. **零线电笔亮，电压不足 220V**
优先查零线虚接、断点；从配电箱零线端子向后逐个查接头
修复后复测火零、零地电压
6. **插座没电、灯不亮，空开没跳**
测空开进出端电压；下端没电换空开；有电向后分段查断点
重点查底盒并线头松脱
7. **断开空开线路仍有电、灯微亮**
单路合闸测试，排查不同回路零火混接；检查开关是否控零线
分开跨回路线路；开关改控火线
8. **LED 关灯微光**
优先改开关控制火线；检查地线状态；不优先用消闪电容掩盖
9. **同回路部分插座有电部分无电**
拆开中间插座，测进、出线；查找并线头烧蚀虚接；多股线压紧无散丝
10. **阴雨天跳闸，晴天正常**
通电测量无异常；断电测绝缘；打开受潮底盒处理接头，重做绝缘
11. **多回路干扰、漏保乱跳**
单路合闸隔离；排查底盒跨回路零 / 地线混接；各回路线路独立不借用
## ⚠️现场铁律
1. 漏电要测：**火‑地、零‑地两组绝缘**，零线对地漏电同样跳漏保
2. 220V 电压正常≠线路正常，要看零地电压、对地绝缘
3. 间歇故障多为受潮、虚接，**必须断电测绝缘**
4. 80% 故障出在接线盒接头，不是墙内电线
5. 地线失效外壳可带电，漏保有可能不动作，高危
6. 修复后：空载测试 + 带负载测试，模拟故障条件验证
## 🧠口诀
先看闸，分回路；拔负载，辨电器；
先断电，测绝缘；优先盒，少砸墙；
麻手查地线，零线亮查断；
间歇看受潮，修复必复测。
# 四种方法：配电箱出线 ↔ 房间插座 / 灯回路对应查找（城阳电工实战思路，按速度排序）
> 核心区分两种场景：
> ① **带电查找：知道房间插座，找配电箱对应的空开**（最常用）
> ② **断电查找：配电箱选定一根出线，找到墙那头是哪个插座**（你问的这个场景，拆配电箱端子，断电操作）
> ⚠️安全红线：**拆配电箱内导线、用通断 / 电阻寻线，必须断开总闸 + 验电确认无电**；严禁带电拆线测量。
## 方法 1：回路寻线仪（断路器寻线器，单人最快，带电，优先推荐）
适用：房间插座有电，想快速找到配电箱对应空开，不用拆配电箱线
1. 发射器插在目标房间插座；
2. 接收器在配电箱所有空开表面扫描；
3. 信号最强、蜂鸣的那一路就是目标回路；
4. **验证：把这个空开拉下，房间插座断电，确认无误**。
缺点：对跨回路零地混接、强干扰环境容易误报；**不能直接定位配电箱里面那根铜线，只能定位空开**。
## 方法 2：两人配合断电通断法（最稳，城阳电工维修最常用，【配电箱指定线→房间插座】首选）
目标：配电箱拆出目标回路的火线、零线（断电状态），找到房间对应的末端插座
1. 总闸拉下，验电确认没电；
2. 在配电箱，把目标回路的**火线和零线短接在一起**（只短这一路！其他回路导线分开，不能碰）；
3. 一人在配电箱守着，另一人到房间逐个拆开插座底盒；万用表拨到**蜂鸣通断档**，测插座内火、零端子；听到蜂鸣，就是目标回路；
4. 找到后，回到配电箱**拆掉临时短接线**，恢复接线；
5. 复测一遍，防止串回路干扰。
>
> 进阶：如果要单独区分火线 / 零线单根线：一端接万用表，另一端在配电箱单根线夹，测通断。
> 注意：**地线不要拿来做短接寻线，容易和全屋地排连通造成误判**。
## 方法 3：单人断电电阻法（一个人干活用）
1. 断电，配电箱把目标回路火线、零线从空开端子全部拆下来，和其他线路完全分离；
2. 房间目标插座，火零端子与零线端子间接一个 10kΩ 电阻；
3. 返回配电箱，用万用表电阻档测这两根线，能测出电阻值，就是这一路；
>
> 优点：不用来回跑两个人；缺点：底盒要拆插座，稍微麻烦。
接线：
配电箱【火线端头】——————墙内线——————插座火线端子
配电箱【零线端头】——————墙内线——————插座零线端子
插座内部：火线端子 ←10k电阻→ 零线端子
## 方法 4：通电负载法（简易，两个人，只用来映射整屋回路标签）
适合：整屋一次性标记所有空开，不适合精准找单根导线
1. 房间插座插台灯 / 收音机；
2. 配电箱依次拉下单个空开；房间灯灭，就是对应回路；
3. 记录，贴标签。
>
> 缺点：遇到**跨回路串电**时会翻车，会出现拉下 A 空开，房间还有余电；城阳电工案例里经常遇到这个坑。
# ⚠️重点坑点（维修高频踩雷）
1. **同底盒多路进线（最容易错）**
很多插座底盒里面有两路甚至三路回路的线（一路进、一路出、另一路别的回路串进来），只测通断容易误判，**拆开所有底盒的并线头，断开前后线路再测**，分段隔离。
2. **零地混接、地线连通导致通断误响**
全屋地线是在地排连通的，**千万不要用地线做通断寻线**，会全屋所有地线都导通，完全分不清回路。
3. **链式并联回路特点**
家装是串联式插座（配电箱→第一个插座→第二个插座），找到任意一个该回路插座，就代表这一路，不是点对点单独一根线。
4. **区分：找到空开 ≠ 找到配电箱端子上那根铜线**
寻线仪只能找到空开；如果空开端子线杂乱，好几根线捆一起，**想精准锁定空开背后端子上那根导线，必须断电拆端子，用通断法**。
# 快速操作流程（你要的：配电箱选定一根线，找到房间那头）
1. 断开总闸，验电确认无电 ✅
2. 把目标回路的火、零两根线，从空开端子拆下，和其他所有导线分开隔离
3. 两根线头临时短接
4. 房间逐个拆开插座底盒，万用表蜂鸣档测插座火零，鸣响 = 目标回路
5. 找到后，拆掉配电箱临时短接线，复原接线
6. 送电，复测验证
1.导体电阻计算
导线电阻怎么算，ρ乘长度除截面；
长度单位用米算，截面平方毫米担。
2.金属导体电阻率
铜铝金银电阻率，温度升高数值提；
零度数值查表取，温升修正不能离。
3.串并联电阻
电阻串联阻值加，总阻越串数值大；
两阻并联积除以和，多阻并联倒数相加。
4.部分电路欧姆定律
欧姆定律基础章，电流电压电阻商；
电压等于电流乘阻，变换公式灵活用。
5.全电路欧姆定律
全电路里有内阻，电动势分内外阻；
总流等于电动势，内外电阻和去除。
6.电功与电功率
电能等于电压乘流，再乘通电小时数；
功率电压电流积，千瓦小时一度电。
7.串并联电压电流分配
串联电流处处同，电压按阻比例分；
并联电压一样平，电流反比电阻值。
8.千瓦与马力换算
一匹马力零点七三五千瓦；
一千瓦一点三六马力，换算心中记它。
9.右手定则（发电机）
右手定则判发电，磁感穿手心；
拇指指向运动向，四指感应电流向。
10.左手定则（电动机）
通电导体磁场间，受力方向左手辨；
磁感垂直穿掌心，四指电流拇指力。
11.交流电三要素
交流正弦三要素，幅值频率初相位；
表达式中一一对应，画图分析更容易。
12.交流最大值、有效值
正弦交流有效值，零点七一七最大值；
平均值零点六三七，三者换算要熟知。
13.电抗、阻抗区分
电感有感抗，电容有容抗；
二者相位正相反，合成阻抗三角形。
14.交流电路欧姆定律
交流欧姆定律不变形，电流等于电压除以阻抗；
切记不用纯电阻公式，电抗一定要考量。
15.交流三种功率
视在功率电压电流积；
有功功率乘cosφ；无功功率sinφ相乘记。
16.功率因数
有功除以视在功率，比值就是功率因数；
无功越大cosφ越小，无功补偿降损耗。
17.三相电源电压电流
星形接法线电压，根号三倍相电压；
线电流和相电流，数值大小相等它。
18.三角形接法电源
三角连接相电压，等于外部线电压；
线电流根号三倍相电流，方向相位要理清。
19.三相负载功率计算
三相功率一个式，根号三乘线压线流；
再乘功率因数cosφ，星三角通用式子。
20.变压器联结组别
星三角、星星形，标号时钟来定名；
高压向量做分针，低压向量是时针。
21.已知容量求额定电流
容量千伏安，电压千伏除；
商再除以零点五七七，三相额定电流出。
（380V简易速记：容量×2≈额定电流）
22.变压器高低压电流换算
电压电流反比变，高压电流小，低压电流宽。
23.变压器变压比
原副线圈匝数比，等于电压比值；
空载电流非常小，负载越大压降起。
24.变压器效率
输出有功除输入有功，比值就是效率；
轻载效率比较低，七成负载最佳区。
25.变压器温升限值
油变绕组九十五，顶层油温八十五；
温度过高加速老化，长期过热寿命缩。
26.变压器并联运行条件
并联四条硬要求：接线组别要相同；
额定电压相等；阻抗电压接近；相序不能乱。
27.变压器分接开关调整
电压偏高调高压，匝数加多电压降；
电压偏低反向调，停电操作记心上。
28.油浸变压器油位
油位跟着温度走，冬低夏高正常流；
过高喷油过低进气，及时检查不漏油。
29.变压器绝缘油作用
绝缘冷却两样活，隔绝电弧灭故障；
定期化验做耐压，受潮就要滤油做。
30.变压器空载运行特点
空载只有励磁流，主要用来建立磁；
铁芯损耗持续有，绕组损耗几乎无。
31.变压器短路故障危害
二次短路电流猛，绕组受力容易崩；
继电保护速跳闸，防止线圈被烧毁。
32.变压器瓦斯保护
油箱内部故障生气体，轻瓦斯发警报；
重瓦斯动作跳开关，油箱故障第一道防线。
33.变压器接地要求
外壳铁芯要接地，一点接地是规矩；
多点接地形成环流，铁芯发热出问题。
34.配电变压器负荷分配
三相负荷尽量匀，不平衡电流忌过大；
中性线出现电流，损耗增加电压偏。
35.配电变压器熔丝选配
高压熔丝容量，额定电流1.5至2倍；
低压总熔丝，略大于额定电流值。
36.变压器停用保养
长期停用放干燥房，防潮防尘防锈蚀；
定期测绝缘电阻，受潮烘干再投运。
37.380V电机额定电流速算
三相电机三百八，一个千瓦两安培。
38.高压电机电流估算
三千伏电机，四千瓦一安；
六千伏电机，八千瓦一安；
十千伏电机，十三千瓦一安。
39.电机空载电流估算
电机空载电流，额定三四五六折；
大功率偏小、老旧小电机数值偏大些。
40.电机启动电流
电机直接启动，电流额定四至七倍；
频繁启动发热快，尽量不用全压启。
41.星三角启动适用条件
星三角降压启动，额定接法三角形；
启动转矩降三分之一，轻载启动最合适。
42.星三角启动时间整定
容量开方乘以二，得数加四单位秒。
43.电机热继电器整定
两倍千瓦数值，就是整定电流；
保护电机防过载，设定不要随意提。
44.电机断路器选配
电磁脱扣二十倍，小型电机二十四；
热脱扣器两倍额定，延时脱扣三倍半。
45.电机绝缘电阻要求
低压电机对地绝缘，最低零点五兆欧；
数值越低越受潮，烘干合格再送电。
46.电机温升限值
A级绝缘九十五，E级一百零五；
B级一百一十五，温度超标要停机。
47.电机三相电流平衡
三相电流差值，不超额定一成；
差值过大查电源，或是绕组有故障。
48.电机缺相故障现象
通电嗡嗡不转动，强行运行绕组熔；
保护装置尽快跳，严防单相烧电机。
49.电机轴承维护
轴承异响震动大，润滑油脂按时加；
油量不能太多少，过多发热少磨损大。
50.电机转向调整
三相任意调换两相，电机转向立刻反向。
51.电机功率因数特点
空载cos因数很低，满载接近零点八五；
多台电机轻载运行，无功损耗往上增。
52.电机变频调速优点
平滑调速损耗小，节能效果看得见；
低速冷却要留意，防止电机温升添。
53.绕线电机滑环维护
滑环表面要光滑，碳刷压力均匀加；
火花过大及时修，碳粉清理别落下。
54.电机保护配置原则
所有电机短路保，长期运行加过载；
大容量电机加装，缺相保护防烧毁。
55.电机机械负载匹配
电机功率匹配负载，过大浪费小无力；
长期轻载效率低，选型合理省电费。
56.电机接地保护
金属外壳可靠接地，漏电防止人触电；
地线单独敷设，禁止串联接地极。
57.电机长期停机保管
清理灰尘封堵风口，防止潮气进绕组；
每月短时运转一次，避免受潮绝缘低。
58.同步电机转速规律
同步转速六十乘频率，除以磁极对数；
转速恒定不滑落，无功可以灵活调。
59.直流电机换向火花
电刷对准中性线，火花微弱属正常；
火花过大偏移调，及时修整换向器。
60.电机变频与软启动区别
软启只降启动电流，运行电压不调节；
变频调压又调频，持续调速功能齐。
61.电动机噪声判断
电磁噪音随电压变；机械噪音轴承传；
风噪匀速一直有，分清类别查故障。
62.电机振动判断
地脚松动振动大，转子失衡左右摆；
轴承损坏周期性，逐项排查找根源。
63.自耦降压启动口诀
自耦变压降启动，抽头选择看负载；
启动转矩可调节，设备投资费用高。
64.电机电缆选配原则
距离远适当加粗线，启动压降不能超；
长线优先放大截面，减少电压损失。
65.多台电机配电估算
容量相加乘系数，同时系数按需取；
大功率电机优先算，兼顾启动冲击值。
66.铝线载流量口诀（经典）
二点五下乘以九，往上减一顺号走；
三十五乘三点五，双双成组减点五；
条件有变打折算，高温穿管八九折。
67.铜线换算铝线
铜线升级算，铝线降一档；
相同截面铜线载流，高于铝线三分之一。
68.电压损失简易估算
线路越长压降大，电流越大损失加；
截面加粗压降减，远距离配线重视它。
69.架空线路档距要求
城镇档距四五十，乡村野外六十加；
导线弧垂规范调，过紧断线过松易碰物。
70.架空线相间安全距离
电压三百八，间距零点四米；
杆上布线按规范，刮风防止线相搭。
71.电缆敷设弯曲半径
电力电缆转弯处，弯曲半径不能小；
过小损伤绝缘层，埋下漏电故障苗。
72.电缆直埋敷设要求
埋深最少零点七米，上下铺砂盖砖护；
路径做好标记图，后期开挖不挖断。
73.电缆终端头制作要点
密封防潮第一位，应力控制处理对；
接线紧固接触良，防止过热出故障。
74.零线与地线区分
淡蓝零线黄绿地，相线颜色要分清；
PE地线严禁装设熔断器，不能单独断开它。
75.三相四线负荷分配
单相负荷均衡分到三相，减少中性线电流；
中性线长期过流，绝缘老化容易烧断。
76.导线连接规范
导线接头电阻小，机械强度不能低；
绝缘恢复要到位，禁止虚接发热气。
77.铜铝导线连接禁忌
铜铝直接接触，电化腐蚀易松动；
必须使用铜铝过渡端子，杜绝隐患。
78.线路熔丝选用原则
熔丝小于导线载流，短路优先熔断丝；
不许随意加粗熔丝，不能用铜铁丝代替。
79.避雷器安装要点
靠近设备来安装，接地线短而直；
雷雨季节前试验，失效及时换新件。
80.接地极简易施工
镀锌钢管角钢打入地，深度两米五；
多根接地极并联，降低接地电阻值。
81.接地电阻标准
配电变压器接地，不大于四欧姆；
重复接地十欧姆，防雷接地另行查。
82.架空线路巡视重点
导线断股绝缘子裂，拉线松弛杆倾斜；
树障及时清理掉，刮风避免碰导线。
83.电缆绝缘测试
停电放电再摇测，测试前后充分放电；
电缆长、电容量大，谨防残余电压电击。
84.插座接线口诀
面对插座看正面，左零右火上接地；
地线绝不进开关，不能和零线混接。
85.照明开关接线
开关必须控制相线，不许控制零线；
断开开关灯无火，检修灯具更安全。
86.螺口灯头接线
螺口外壳接零线，中心触点接火线；
防止换灯手触碰，杜绝触电危险。
87.室内布线要求
火线零线地线齐全，强弱线路分开走；
电线不穿暖气管道，避开高温热源处。
88.漏电保护器选用
普通场所三十毫安，动作时间零点一秒；
潮湿环境十六毫安，金属容器十二伏安全。
89.配电箱安装高度
箱体底边离地一米五，操作维护顺手处；
箱体可靠接保护地线。
90.线管布线规范
管内导线总面积，不超管子截面四成；
电线不能管内接头，接头安排接线盒。
91.室内线路颜色规范
黄、绿、红色作相线，淡蓝色为工作零；
黄绿双色专用地线，任何情况不挪用。
92.吊灯承重要求
超过三公斤灯具，预埋吊钩来承载；
禁止电线承受灯具重量，防止坠落伤人。
93.浴霸大功率配线
浴霸功率两千多，至少二点五铜线；
独立回路单独空开，不要和照明共用路。
94.厨房空调独立回路
空调厨电大功率，单独布线单独闸；
避免和普通插座共用，电压波动频繁跳。
95.室内等电位联结
卫生间金属管道，等电位端子相连接；
降低接触电压，洗浴环境防触电。
96.多控开关接线
两地控制一盏灯，两个单刀双掷；
三地控制中途开关，线路别接反位置。
97.家装空开选配
照明回路十安，普通插座十六安；
大功率插座二十安，匹配导线载流量。
98.室内线路验收要点
通电测电压平衡，摇测绝缘电阻；
通电试运行一段时间，检查接头发热无。
99.电笔区分交直流
电笔判断交直流，交流明亮直流暗；
交流氖管通身亮，直流氖管亮一端。
100.电笔判断直流电正负极
电笔判断正负极，观察氖管要心细；
前端明亮是负极，后端明亮为正极。
101.电笔低压核相
判断两线相同异，两手各持一支笔；
两脚与地相绝缘，两笔各触一根线；
用眼观看一支笔，不亮同相亮为异。
102.万用表使用口诀
测量之前选量程，先大量程后调小；
红笔正、黑笔负，测完档位拨交流高压。
103.兆欧表使用口诀
先断电源充分放电，放平仪表匀速转；
每分钟一百二十转，手莫触碰测试线。
104.故障跳闸区分口诀
合闸立刻跳闸多短路；运行一段时间跳过载；
只跳漏保查漏电，分清故障再检修。
105.电气火灾处置
电气起火先断电，严禁直接用水浇；
干粉二氧化碳灭火，保持安全距离照。
106.停电检修操作顺序
停电、验电、挂地线，悬挂标识上锁牢；
送电顺序反过来，安全规程不能少。
107.触电急救原则
迅速切断电源线，绝缘工具挑开线；
就地开展心肺复苏，坚持等待医护员。
108.电工安全总诀
电工上岗守规程，时刻警惕触电危；
不存侥幸不违章，平安工作第一位。
# 断电状态测火线、零线漏电（区分两个概念：**对地漏电**、**线间绝缘**）
> ⚠️ 前提：**必须确认总电源已经断开！** 断开空开，并且验电笔确认无电，防止触电。
> 断电测漏电，本质是**测绝缘电阻**，使用**兆欧表（摇表）**，数字兆欧表更方便；万用表电阻档**不能用来测绝缘漏电**，万用表电压太低（9V），高压下的绝缘缺陷测不出来！
## 一、工具选择
1. 低压配电（220/380V 回路）：选用 **500V 兆欧表**（标配家用 / 工地）
2. 电缆、电机绝缘：500V；高压设备另说
> 兆欧表输出 500V 直流高压，用来模拟工作电压，测量绝缘好坏。单位：MΩ（兆欧）
## 二、测量目标
- **火线 (L) 对地 (PE) 绝缘**：火线是否对地漏电
- **零线 (N) 对地 (PE) 绝缘**：零线是否对地漏电
- **火线 (L) 对零线 (N) 绝缘**：线之间有没有短路、漏电
>
> 注意：断电后，**回路所有负载全部断开！**
> 插座、灯、电机都要拔掉 / 断开。如果负载还连着，负载内部线圈 / 电阻会拉低读数，造成误判，误以为漏电。
## 三、测量步骤（单相 220V 回路，断电）
端子：兆欧表 L（线路）、E（地）、G（屏蔽，一般不用）
1. 断开电源总闸，确认没电；把回路里所有电器全部断开（拔掉插头、断开灯开关）
2. 测 **火线对地绝缘**
- 兆欧表 L → 接火线；E → 接保护地线 PE（地线排 / 接地金属）
- 摇动摇表（或按数字兆欧测试键），读取绝缘电阻
3. 测 **零线对地绝缘**
- 兆欧表 L → 接零线；E → PE 地线
4. 测 **火线对零线绝缘**
- 兆欧表 L→火线，E→零线
### 判断标准（低压 500V 摇表）
- ✅ 合格：**≥0.5 MΩ（500kΩ）**，绝缘良好，没有明显漏电
- ⚠️ 偏低：0.2~0.5MΩ，绝缘老化、受潮，存在漏电隐患
- ❌ 严重漏电：＜0.2MΩ；接近 0MΩ = 短路
>
> 规范要求：低压线路绝缘电阻**不低于 0.5MΩ**。
## 四、重点：零线 N 对地的特殊现象（很多人踩坑）
**正常通电时，零线在变压器中性点是接地的！**
👉 但是**断电、断开系统中性点之后，零线本身对地绝缘应该≥0.5MΩ**。
如果你只断开家里的空开，**变压器侧零线依然连着大地**！
这时你在室内测零线对地绝缘，摇表读数会很低，**不是线路漏电，是远端中性点接地造成的误测！**
✅ 想准确测零线 N 的对地绝缘：
**必须把零线从进线总排上拆下来，断开和外网零线的连接，再摇表测试！**
否则测出来没有意义。
## 五、万用表能不能测？
**不推荐！绝对不能作为漏电判断依据。**
万用表电阻档只有 9V 电池。电缆受潮、绝缘层在低压下看着绝缘很好，加到 220V 工作电压就会击穿漏电，万用表测不出来。
万用表只能用来粗略测有没有直接短路（接近 0Ω），**不能测绝缘漏电**。
## 六、区分两种故障
1. **对地漏电（最常见）**：L 对地 / N 对地绝缘低，漏电保护器会跳闸
2. **线间漏电（L-N 之间）**：火线零线之间绝缘差，容易过流、烧线，一般不触发漏保
## 七、安全注意事项
1. 摇表测试时，表笔会输出**500V 高压**，测试过程不要触碰表笔金属部分；测完之后，**一定要对电缆 / 导线充分放电！** 电缆会储存电荷，会电人。
2. 雨天、潮湿墙体，测量读数会偏低，属于环境影响。
3. 带变频器、电子电路板的回路，**禁止摇表！** 兆欧表高压会直接击穿 IGBT、芯片。变频器、伺服、智能设备，要断开设备两端接线再摇线路。
## 八、快速精简流程
1. 断电，验电，断开回路所有负载；
2. 如需测零线对地：断开进线零线，隔离电网中性点；
3. 500V 兆欧表分别测 L-PE、N-PE、L-N；
4. 读数≥0.5MΩ 绝缘正常；低于 0.5MΩ 绝缘不良；接近 0Ω 短路；
5. 测试完成，导线充分放电。
熔断器: **短路保护为主，兼顾严重过载**，一次性，熔断要换熔体
热继电器: **只做过载保护，不能保护短路**，可重复复位
空气开关:同时具备短路 + 过载保护，可以反复合闸使用
合就跳，查短路，用会跳，查过载，偶然跳，查虚接，偶然跳，查漏电，全部跳，查总闸，夜间跳，查电容
**夜间用电负荷下降，电网电压会升高；电容（无功补偿电容）过补偿、漏电、击穿，就会触发保护跳闸**，这个现象白天轻、晚上才明显。
老电工排查讲究望、闻、问、切。
望：看元器件有没有鼓包、烧黑、线头打火、指示灯异常；
闻：闻有没有焦糊味道，接触器、电机烧了味道很明显；
问：问操作工故障发生过程，什么时候坏、有没有跳闸、有没有异响；
切：摸电机、接触器外壳温度，判断是不是过载发热。
一、断电不等于安全，验电是保命第一步
很多事故，不是设备复杂，是大意。拉下空气开关，不要默认没电。开关内部有可能粘连、外部窜电、电容存电。
操作流程记死：停电→验电→放电→挂牌上锁。
变频器、接触器控制柜里面电容，断电之后还会存电，放完电再动手，这点很多新手容易忽略。
二、虚接是工厂最高发故障，一半跳闸都跟它有关
电机频繁热继跳闸、时转时不转、端子发热烧黑，十有八九是虚接。
螺丝看着紧，震动时间久了就松动；多股铜线散股，铜丝毛刺碰到外壳，不定时漏电跳闸。
多股线接线，最好压冷压端子，不要直接拧到端子排。检修设备，优先把所有接线端子挨个紧一遍，很多故障直接就解决了。
三、电机嗡嗡响不转，优先排查缺相
三相电机，通电只嗡嗡响，转不起来，千万不要反复合闸。
缺相运行几分钟电机绕组就会直接烧毁。
先测三相电压是否平衡，检查接触器触点有没有烧蚀，热继电器是否跳闸，电缆有没有断线。
四、别迷信36伏安全电压
潮湿环境，地下室、水泵房，36伏一样能伤人。地面有水，人体电阻大幅下降，低电压同样有触电风险。
潮湿区域检修，加倍小心，不要凭经验麻痹大意。
五、万用表，最容易犯低级错误
测量之前，强制看一眼档位。
电阻档、蜂鸣档不要去测交流电压，轻则烧表，重则打出电弧伤人。测电压选对量程，表笔插孔分清电流、电压口，养成习惯再下笔。
六、铜铝线不要直接拧在一起
铜、铝膨胀系数不一样，直接对接，时间长氧化发热，属于定时隐患。必须使用铜铝过渡接头，很多车间起火源头，就是不起眼的接线位置。
七、会修，更要懂得预判隐患
合格维修电工，不只是设备坏了再去修。日常巡检多看：电机温度、接触器有无打火、电缆外皮破损、控制柜散热。
把小问题提前处理，远比设备彻底坏掉连夜抢修强。很多工厂只看设备能不能转，看不见电工提前消除的隐患。
八、干活技术排第二，安全永远排第一
维修电工，技术可以慢慢学，生命只有一次。
配电室重要检修，尽量两个人配合，一人操作一人监护，万一出事，有人帮忙断电呼救。高空作业安全带戴好，不要图省事冒险。
厂里干电工，最怕的就是遇到复杂的控制柜，图纸看不懂、线接错，轻则设备罢工，重则烧毁电机甚至引发安全事故。很多新手电工刚入行，面对一堆接触器、继电器和五颜六色的电线，往往一头雾水。
今天，我给大家整理了7张电工应知应会的实战接线图，从最基础的三相电机接线，到高级的空开选型、编码器控制，甚至是空气能热水系统电路
第一讲：三相电动机接线与空开选型（基础必会）
1. 星形（Y）与角形（△）接法
这是电工入门第一课！怎么接？看铭牌！
· 星形接法（Y）：W2、U2、V2短接，U1、V1、W1接电源。3KW以下的电机大部分采用星形接法。
· 角形接法（△）：W2-U1、U2-V1、V2-W1分别短接。4KW以上的电机通常采用三角形接法。
· 注意：千万不要盲目凭经验接，一定要看电机铭牌上的电压和接法，接错容易烧毁绕组！
2. 三相设备搭载多大空开？公式来了！
很多师傅凭感觉选空开，这是大忌！正确的做法是计算电流：
计算公式：功率 ÷ 电压 ÷ 根号3 ÷ 功率因数
实战举例：一台60KW的三相设备，电流计算为 60000 ÷ 380 ÷ 1.732 ÷ 0.85 ≈ 107A。
一般空气开关按照照明负载电流的1.5倍选取，所以我们可以选择160A的空气开关。
第二讲：进阶技能，特殊电机应用（老手进阶）
1. 多速电机接线方法
多速电机（如双速风机、机床电机）的接线非常复杂，通常由KM1至KM4等多个接触器组合控制。图中展示了复杂的接线逻辑，这种电机内部绕组有特殊抽头（U1、V1、W1、U2、V2、W2等）。切记：接线前必须对照厂家说明书，用万用表测量绕组阻值，切勿盲目短接！
2. 电动机改发电机方法
在野外或无电网应急情况下，三相异步电机可以加装电容变成发电机！
· 电机引出线接三相断路器。
· 在断路器输出端并联三个交流电容（星形或角形连接）。
· 外力（如柴油机）带动电机转子旋转，利用电机的“剩磁”建立电压。断路器输出端（红蓝线）即可接灯泡等负载。（注意：励磁电容的选型需根据电机功率匹配）
第三讲：自动化控制与精密驱动（现代电工必备）
1. 时间继电器接线方法
时间继电器广泛用于星三角启动和定时控制。
· 电源与跳线：2和7接电源，2-1、7-8接跳线。
· 通电延时接通：3和6接负载。通电后计时，时间到达后3和6导通。
· 通电延时断开：4和5接负载。通电后4和5立即导通，计时到达后断开。
掌握这两个逻辑，90%的定时控制电路你都能搞定！
2. 编码器与步进驱动器接线
搞自动化，步进电机和编码器是标配。
· 上位机（如PLC）发出PUL+（脉冲）和DIR+（方向）信号给驱动器。
· 驱动器连接步进电机的A+、A-、B+、B-。
· 编码器接24V开关电源（0V和24V），并将A相、B相信号反馈给驱动器或上位机。这就构成了闭环控制，能有效防止步进电机丢步，实现精准定位。
第四讲：综合实战，空气能热水循环系统电路
学会了元器件，我们来看看一个完整的智能系统——空气能热水循环系统。
这个系统的大脑是智能温控器。
1. 供电：经过双极空开给温控器供220V电。
2. 输入（眼睛）：温度探头和水位传感器，将水温（图中60℃）和水位实时显示在屏幕上。
3. 输出（手脚）：温控器根据设定，控制220V的全屋水循环阀、水塔上水阀、空气能循环泵、增压变频泵以及辅助加热管。
看懂这张图，你就能独立承接全屋热水循环的电气控制项目了！
图纸看百遍，不如动手干一遍。但无论理论多扎实，实操前必须断电验电，穿戴好绝缘防护用品！ 安全，永远是电工第一准则！
第一个问题：空开老跳闸，你还在一个个试吗？
记住口诀：先断负载，再合闸。能合上，就是负载有问题；还跳闸，查线路。如果是漏保跳闸，别犹豫，直接上摇表测绝缘。阴雨天跳得更厉害？八成是灯具或水泵受潮了。
第二个问题：灯忽明忽暗，电器时好时坏，你怀疑过接线端子吗？
这是我见过最多的低级错误。拆开配电箱，看看端子是不是发黑、生锈了？重新剥线压紧，氧化严重的直接换底盒。别小看这一步，能解决你一半的烦心事。
第三个问题：灯微亮、测电笔零火都亮，你知道这是零线断了吗？
这是最隐蔽的故障。分段测零线电压，重点查配电箱零线排和穿墙线的拐弯处。找到断点接好，一切恢复正常。
第四个问题：电机嗡嗡响不转，你第一反应是什么？
先别急着拆电机。测一下三相电压是不是缺相？单相电机换个启动电容试试？用手盘一下车，看看是不是轴承卡死了？顺序对了，五分钟搞定。
头一样：电解电容，圈里都叫它“发财电容”
别瞧不上这几毛钱一个的小玩意儿，它算得上是所有板子上最容易坏的零件。开关电源、变频器、工控板、家电主板，啥板子都缺不了它，坏得也最勤。
电解电容靠里头的电解液干活，常年在高温环境里烤着，日子久了电解液慢慢挥发，容量就往下掉。不是非得鼓包漏液才叫坏，好多失效的电容外观光溜溜的，跟好的没两样，就是带不动负载了。
它闹出来的毛病还特会装：输出电压不够、一带负载就掉压、设备动不动死机重启、画面有干扰，看着全像难搞的疑难杂症，新手很容易瞎猜是芯片坏了。其实找对地方换颗电容，分分钟就搞定。
新手入门先把电容玩明白，绝对是最快上手的路子。成本几毛钱，修好了收几十上百，利润比啥都实在，圈里叫它“发财电容”，真不是瞎说的。
第二样：保险丝、保险电阻，最省事的易坏件
这东西更简单，串在电源入口最前头，板子一短路它先烧，就是用来挡祸的。碰到不通电的板子，头一眼先瞟保险，炸没炸断一眼就能看明白。
好多新手觉得换保险没技术含量，不好意思收钱。可真接活你就知道，十块不通电的板子，至少有两三块就是单纯烧了保险，后头啥毛病没有。你换个保险，再顺手测测后头有没有短路隐患，收个三五十，客户觉得你干活麻利，你也省心，两全其美的事儿。
别小瞧这种小活，积少成多，新手攒客户、练手劲全靠它。
第三样：启动电阻、驱动电阻，最容易被漏掉的坑
好多新手觉得电阻不容易坏，通断档测着滴滴响，就当是好的。哪是这么回事。像开关电源的启动电阻、功率管的驱动电阻，常年扛着电压电流，最容易阻值跑偏。
标着几十欧的，实际窜到几千欧；标着几百K的，变值变到跟断了差不多。通断档测着还能响，可电路早就没法正常干活了：要么板子死活启不来，要么一通电就炸管，查半天都找不着病根。
其实判断也简单，拨到对应量程的电阻档，对着色环或者丝印上的标称值一比，差出一大截直接换掉。成本几分钱的玩意儿，解决的都是不开机、炸管的大毛病，新手最容易在这上面绕弯路。
第四样：整流桥、二极管，炸机必查的硬毛病
碰到炸过机、烧保险的板子，别急着换保险上电，先查整流桥和二极管。这东西都是并在电路里扛电压的，一击穿就是硬短路，你换多少保险上去炸多少。
也好判断，万用表拨到二极管档，测正向压降、反向通不通，反向能导通、压降不对头的，直接换就行。不用啥复杂原理，同型号的对着比，不一样的就是坏了。
别看这东西个头不大，坏了就是大毛病，一通电就冒烟炸零件。新手练手先从查短路、换整流桥开始，风险低，见效快，修好了成就感也足。
第五样：光耦，软毛病里的常客
好多新手觉得光耦挺神秘，拿不准好坏。其实它也是平时容易坏的件，尤其是电源反馈、驱动隔离里的光耦，日子久了老化漏电、传输比下降，就会导致输出不稳、乱跳故障码。
不用死啃芯片手册搞懂里头啥结构，碰到对称的电路，比如变频器的六路驱动，就拿万用表六路对着测静态阻值、静态电压，哪一路跟其他五路对不上，直接代换试试，十有八九能中。
一颗光耦几块钱成本，解决的都是时好时坏的软毛病，收费还能往上提一提，新手练熟了，接疑难杂症也有底气。
单相220V交流
线平方 ×6A ×220V = 功率
三相交流
一、上电前保命排查（共28条，少走一步都容易炸板）
这是所有活的头一关，也是新手最爱跳过去的一步。全是血亏换回来的硬规矩，走完这步，能躲开八成二次炸板的坑。
拿板先正反面扫一圈，别上来就插电
重点盯电解电容：鼓包、漏液、顶部凸起的，直接标记
查碳膜电阻：烧黑、起皮、阻值字糊掉的，优先复测
看铜皮走线：烧断、起皮、板边有裂纹的，别直接上电
瞅焊盘：翘起、脱落、堆锡堆得离谱的，先记下来
板上有进水、长绿毛、腐蚀痕迹的，先擦干净烘干再说
芯片表面鼓包、开裂、引脚发黑氧化的，别先猜主控坏
保险管玻璃发黑、内部炸碎的，绝对别直接换新就通电
蜂鸣档先测输入两端，确认没有直通短路
蜂鸣档测直流母线正负极，排除前端短路
蜂鸣档搭大电容正负极，确认电容没击穿
蜂鸣档测输出端正负极，先排除后端负载短路
拆板操作前，先给大电容放电，别直接用手碰引脚
大电容放电用功率电阻，别拿螺丝刀直接短接，容易炸锡
接二修板，先找哪里有动过焊的新痕迹
二修板上家换过的零件，全部复测一遍，别信手艺
板上有飞线的，先查飞线脱没脱焊、绝缘皮破没破
带插拔端子的板子，先拔下来擦一遍针脚氧化层
保险炸黑的，先查后端短路点，别着急换保险试机
整流桥炸裂的，顺手测开关管有没有跟着击穿
肉眼看见烧痕的地方，周边零件全量一遍
仓库放久的板子，先擦灰除潮，放通风地方晾半天再碰
潮湿天修板，手先摸金属放电，别静电打坏芯片
高压区低压区分开摸，别一手搭高压一手碰低压
陌生板子先找高压区边界，别乱摸元件引脚
通电前把板子垫在绝缘垫上，别直接放金属桌面
首次上电串个灯泡限流，别直接插市电硬怼
烙铁提前接好地，焊芯片的时候别带静电
二、供电类故障修复（共32条，十块坏板八块栽在这）
老辈师傅常说“修板先修电”，这话到什么时候都没错。不通电、黑屏、无故重启，大半病根都在供电上。
修板先修电，顺着电流走：输入→整流→母线→电源→输出
开关电源完全不起振，优先查启动电阻有没有开路
启动电阻别光看外观，必须用电阻档量实值
电源芯片供电脚电压不对，先查供电滤波电容
输出电压偏低，先换输出滤波电容，再查反馈
输出电压偏高，直奔反馈回路：光耦、TL431、采样电阻
三端稳压块输出不对，先测输入电压够不够
稳压块输出被拉低，先查后端有没有短路漏电
待机电压正常、开机就掉，查负载过流还是保护电路动作
各路输出都偏低，优先查主滤波电容容量够不够
电容别光看外观，用电容档量实容，掉30%以上直接换
纹波大导致死机乱跳，先换各路输出的滤波电容
开关电源吱吱响，大多是变压器响或者电容失容
空载电压正常、一带载就掉，查反馈和输出电容
整流桥坏了别只换桥，顺便测后面的开关管、电容
保险丝慢断换慢断、快断换快断，别随便加大参数
共模电感烧坏的，别直接短接跳过，抗干扰能力会崩
安规电容鼓包漏电的，直接换同规格，别省这几毛钱
热敏电阻炸了的，别直接短接，开机冲击电流会烧后面
多路输出的电源，一路短路会拉低所有路，挨个断开查
电源芯片发烫，先查负载有没有短路，再换芯片
芯片引脚连锡的，用吸锡带拖，别拿烙铁头硬蹭
长期不用的电源开不了机，先换启动电阻和电解电容
通电烧保险，先查整流桥、开关管、滤波电容有没有击穿
通电不烧保险但没输出，查启动电阻和电源芯片供电
电源时好时坏，先补焊变压器引脚和大元件焊点
打雷击坏的电源，从输入往输出挨个查，别漏压敏电阻
压敏电阻炸黑的，直接摘掉也能临时用，但最好补上
滤波电容引脚氧化的，刮干净再焊，别虚焊糊弄
线性电源发烫严重，查负载有没有漏电短路
供电正常但芯片不工作，查复位、时钟，别先换芯片
测供电要在负载状态下量，空载正常不算真正常
三、功率炸机故障修复（共25条，只换管子等于白修）
炸管、烧保险、过流跳闸，是维修里最容易赔本的活。好多新手换完管子就上电，一炸再炸，赔进去的零件钱比维修费还多。其实管子从来都是受害者，病根全在周边。
炸开关管别只换管，驱动、吸收、反馈、负载必须全查
换功率管前，先测驱动电阻有没有变值开路
驱动脚的稳压管，击穿软击穿的，一起换掉
RCD吸收回路，电阻、电容、二极管挨个量
吸收电容失容，是屡烧开关管的头号元凶
屡烧管别光查初级，次级整流管击穿一样憋炸开关管
输出端短路，上电瞬间就能把开关管过流烧穿
变频器炸模块，先测六路驱动波形，别直接装新模块
驱动电阻阻值必须和原机一致，差太多必炸管
功率管参数宁大勿小，耐压、电流都留够余量
别图便宜用拆机件，暗伤多，热稳定性差，容易炸
炸管后电源芯片大概率也受伤，顺手换掉更稳妥
过流保护电阻变值，保护失效，管子必炸
散热片没拧紧、硅脂干了，管子过热也会炸
带负载才炸管，优先查尖峰吸收和驱动电流够不够
开机几秒才炸管，多半是反馈失控电压飘高
光耦老化失效，输出电压往上飘，直接过压炸管
采样电阻变值，反馈不准，电压越跑越高
功率管焊完要检查，引脚别连锡，别虚焊
多管并联的，参数要配对，不然电流不均容易炸
炸管后板上的碳化物要刮干净，不然漏电还会炸
IGBT炸了，连带测驱动光耦、稳压管，基本都带坏
整流模块炸了，别着急装新的，先查后端有没有短路
大功率电源修完，先串灯泡试机，没问题再直接上电
炸机的板修完，老化测试半小时，别交差太快
四、疑难软故障排查（共20条，最磨人也最显本事）
时好时坏、拍一下就好、冷机正常热机死机，这类故障最劝退新手。不用瞎换件碰运气，找对方法，大多是几毛钱的小零件作怪。
时好时坏的板子，先把大焊点、接插件全补焊一遍
拍一下就好、震动就出问题，直奔接插件和虚焊点
冷机正常、热了就出问题，用热风枪烤，锁定故障区
热机正常、冷机开不了，用冷冻剂喷，挨个零件试
报错乱跳没规律，先查采样电阻有没有轻微变值
参数漂移的软故障，电阻用电桥量，万用表测不出来
干扰导致的乱报错，查滤波电容、屏蔽线、接地
飞线跨晶振、跨时钟线路，大概率带进干扰
重启死机没规律，先测各路供电纹波，换滤波电容
程序跑飞、参数乱跳，先换纽扣电池，再查复位电路
接触不良高发区：排针、端子座、保险座、排线
板边过孔容易断，尤其是震动大的设备，放大镜查
轻微漏电的故障，用万用表高阻档慢慢摸
偶尔烧保险，别加大保险参数，查间歇性短路点
负载重了就出问题，查功率元件散热和过流保护
进口老板子软故障多，优先查老化的电解电容
报错代码不准的，别死抠代码，按电路逻辑查
同型号板对比测，是找软故障最快的法子
查了一圈都正常的，试试清洁板上的灰尘和油污
软故障别硬死磕，放一放换个思路，往往一下就找着
五、焊盘救板与手工技巧（共15条，不值钱但能救几千的板）
手上的巧劲，值不了什么大钱，但能救回好多本该报废的板子。学会了少废板，客户念好，咱们也多赚手艺钱。
掉焊盘别直接扔板，先刮开周边绿油找同网线
能就近补焊就别飞长线，线越短越稳，干扰越少
飞线分情况：信号脚用细漆包线，功率脚用粗线
漆包线两头要刮干净漆皮，不然焊上也不通
拆密脚芯片别硬撬，四周均匀加热，锡全化了再拿
芯片引脚连锡，用吸锡带拖，比烙铁头好使
焊贴片元件，先焊一个脚定位，再焊剩下的
烙铁温度别乱开，焊阻容300多度，焊大焊点再升温
飞完线要固定，点绿油或者打一点点704胶
板层没烧穿的，基本都能飞线救，别轻易判报废
焊盘掉得多的，先刮内层走线，别上来就飞满板线
拆元件别烫太久，焊盘烤久了容易翘
吸锡器用之前先通一通，别堵了吸不动锡
细引脚焊坏了，刮走线飞线，比换芯片省事多了
修完的板子顺手清干净焊油、锡渣，看着专业也防漏电
最后唠句实在的
整整120条，从上电前检查到修好收尾，一步对应一个坑、一个解法。没有半句空话套话，全是干活能直接用的实招。
零基础学修板别瞎看书！抓牢 5 项核心技能，比啃半年教材管用
修板子说到底就是个手艺活，不是考大学刷题做卷子。真想入门挣到钱，犯不上先抱着教材啃半年。把最核心的5样本事练扎实，比死啃书本管用十倍都不止。今天就跟大伙唠点干的，零基础入行，到底该攥紧啥。
头一样：焊接底子打不牢，啥都白扯
别觉着焊接是个笨活，好多新手上来直接跳过，一门心思想学原理、学高深的。真等上手就傻了，连个件都焊不利索，就算查出毛病在哪也换不了，全白搭。
我带徒弟，头一个月啥理论都不跟他扯，就天天钉在工作台跟前练焊接。
先练直插件，拆了焊、焊了拆，反复造，练到焊点亮堂堂的，不连锡、不堆锡，看着干净利落；再练贴片，从0805到0603的阻容，练到镊子夹得稳、风枪温度心里有数，不会一吹就飞、也不会烤掉焊盘；最后练拆芯片，密脚的、电源模块的，都得练到拆下来焊盘完完整整，不翘铜皮。
就这一样，没个二十天死磕苦练，根本别说出师。这玩意儿看书看一百遍也白搭，就得攥着烙铁，一块废板一块废板地磨手感。好多新手就栽在眼高手低上，觉得焊两下有啥难的，真接了活，连个密脚芯片都焊不利索，钱没挣着还砸自己招牌。
第二样：常见元件好坏判断，不用死背参数，会测就够用
好多新手一上来就死背元件参数、内部构造，什么PN结原理、电容充放电公式，背得滚瓜烂熟，真递个电阻过去，连好坏都测不明白。
刚入门那会，真犯不上抠那么深的原理。你就把最常见的几样记牢：电阻、电容、二极管、三极管、光耦、保险、稳压芯片。每一样学会用万用表怎么测好坏，大概知道是管啥的，就完全够用了。
就拿电容说，不用管它什么介质什么材质，就知道鼓包、漏液的铁定坏了，再用表量量有没有短路、容量掉没掉；二极管更简单，就记住正向通、反向断，反向都能导通的就是坏了；光耦就测输入输出通不通。就这点东西，两三天就能摸熟，比背半本原理书实用百倍。
等你真入了门，接的活多了，再慢慢补原理也完全来得及。刚上手就死磕理论，纯属自己给自己添堵。
第三样：摸透开关电源排查路子，搞定它就搞定了一半的活
老同行都门儿清，甭管啥板子，十块里有八块毛病都出在电源上。不通电、电压飘、带不动负载，大半都是电源部分的事儿。
好多新手上来就死背各种拓扑名词，什么反激、正激、LLC、PFC，名字记了一长串，真拿块坏电源过去，还是两眼一抹黑，不知道从哪查起。
其实刚入门根本不用记那么多花里胡哨的名头，你就死攥住一个思路：顺着电走的方向，一级一级往后捋。从输入保险开始，然后整流桥、大电容、开关管、变压器、次级输出。哪一级电压没了，毛病就出在哪一截。就这么简单个法子，练熟了，普通开关电源拿过来，半小时就能锁定毛病在哪。
我常跟徒弟说，别管它叫啥高大上的名字，本质就是个变压稳压的电路，顺着电查就完事了。就这一样本事，市面上大半的简单活你都能接，修个电源、修个工控板供电，完全够用。
第四样：记牢常见故障通病，都是踩坑踩出来的干货
这点东西，书上基本不会跟你说太细，但却是新手入门最快的捷径，都是实打实的经验。
修板修久了你就明白，好多毛病都是来回重复的，有章法可循。就比如：
不通电的板子，先瞟保险、整流桥、大电容，十有八九毛病就在这几样上；
时好时坏、拍两下外壳就好的，优先查虚焊、电容容量掉没掉；
输出电压偏低的，先查反馈回路、稳压芯片；
一上电就炸保险的，后端铁定有短路，先查功率件准没错。
这些都是老一辈师傅踩坑踩出来的实诚经验，不用你自己再摸黑瞎摸索。把这些通病记牢，拿到板子先往这几个地方瞅，大概率直接就能找着毛病，比你满板子瞎跑线、瞎换零件效率高太多了。
好多新手修板慢，不是不会用表测，是没方向，拿着表笔满板子瞎戳。记住这些通病，上手就有准头，效率直接翻好几倍。
第五样：安全操作+防炸机的门道，保命还少赔板子
这一样最容易被新手忽略，也最要紧。真炸一次机，烧一堆零件都是小事，伤着自己可就麻烦大了。
书上可能会提一句注意安全，但实操里的那些细节，不踩几次坑根本记不住。
就说修高压板、电源板吧，上电前必须先把大电容的电放干净，别图省事直接用手碰引脚；
修开关电源，输入端串个白炽灯泡再上电，真有短路灯泡就亮了，不会直接炸件，新手人手一个的保命神器；
碰高压部分的时候，尽量单手操作，别两只手同时挨带电的地方，防触电；
还有换件之前一定先断电放电，别图省事带电瞎折腾。
这些规矩，都是无数人炸机炸出来的血泪教训。新手别嫌麻烦，养成习惯，既能少赔板子，也能护住自己安全，比啥都重要。
最后唠句实在的
不是说看书一点用没有，是别一上来就瞎买书、死啃理论。
干维修这行，七分靠动手，三分靠思路。你先把这5样本事练熟，能上手修常见毛病、能接单挣钱了，再慢慢补理论知识，越学越透亮。反过来，先啃半年书，手上一点活都不会，越看越懵，到最后啥也没学成。
