PLC学习前置知识点汇集

摘要

PLC学习前置知识点汇集

***OB在拖拽调用FB时自动生成的DB会自动映射保存FB中的静态变量,为好维护可定义一个全局DB所有模块可访问***

***PLC的输入输出端口需要格外供电有源输出本身带电,无源输出只是通断***

***继电器输出都只是通断,并不供电,需外部供电。晶体管(接直流-输出区分PNP还是NPN型》又分)与晶闸管(接交流,COM一般接零线,端口通过负载接火线)有源输出带电***

晶体管输出带不动大功率设备时可使用-》中间继电器-》设备

传感器NPN = 漏型(Sink,灌入电流,COM口接+24V,IO口常态0V);传感器PNP = 源型(Source,流出电流,COM口接0V,IO口常态+24V),是否有电流通过IO作为是否有信号

不管是NPN还是PNP,只要传感器感应到物体(动作了),PLC程序里读到的就是“1”

无论NPN还是PNP传感器说白了就是通断信号,输入端口是外部传感器控制通断,输出端口是PLC控制通断

西门子全系普通晶体管出厂固定为 PNP‑源型输出,硬件不能切换成 NPN(漏型)

通俗解释(200‑SMART / S7‑1200 / S7‑1500)

1. 晶体管输出公共端子 1M 接 0V、1L + 接 DC24V 正极

2. Q 点导通之后,输出端子直接送出 +24V 高电平(标准 PNP 源型)

西门子直流输入是双向光耦,可以自由切换 NPN / PNP,只靠公共端子 1M 接线决定

OB主程序,FB功能块【可用静态变量】,FC函数块,DB存储块

***SCL代码内部写 VAR_TEMP / VAR_INPUT / VAR_OUTPUT / VAR_IN_OUT / VAR_STAT … END_VAR,1200 全部不支持,所有局部变量强制在块上方接口表格定义,Constant是常量都是用加#访问,用拖拽FC、FB到OB实现调用***

临时变量、输入变量、输出变量、常量直接在OB、FB、FC中的接口定义,PLC的变量是为了能方便访问I Q M存储区,DB是静态存储类似硬盘存储




纯电阻电路

整流电路

关于电源功率

非纯电阻电路如何算电流

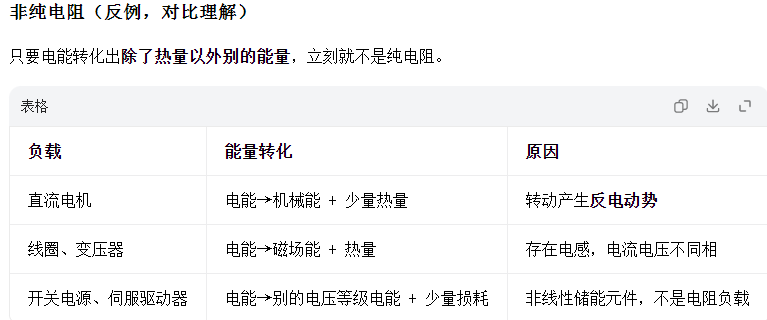

纯电阻电路

电流流过电路,电能 100% 全部转换成热能,没有别的形式能量产出,就是纯电阻电路。 没有磁场储能、没有电场储能、不会产生机械能、不会产生反电动势

元件举例:

- 电炉丝、加热棒、白炽灯(老式钨丝灯)、水泥电阻、滑动变阻器



整流电路

要获得小电压直流,先交流-》变低压交流-》整流-》滤波-》稳压


输出:


交流市电 → 整流桥之后出来叫**脉动直流(馒头波,含有很大纹波)**

想要变成平稳稳压直流电,分两大路线:**线性稳压 (LDO)**、**开关稳压 (DC‑DC 降压)**


## 完整流程总框图

交流电 AC →【整流桥】→ 脉动直流 →【大容量滤波电容】→ 未稳压直流(高压) → **稳压电路** → 纯净稳压直流输出


## 第一步:整流后先做一级滤波(必不可少)

整流桥输出,先并联**电解电容**,先把剧烈起伏的馒头波变成波纹较小的直流。

公式参考:

50Hz 全波整流,纹波频率 100Hz

电容经验:

- 电流 1A → 选 **1000μF‑2200μF**

- 电流 0.5A → 470‑1000μF

⚠️电容耐压必须>整流之后的峰值电压。

例:AC220V 整流之后峰值≈311V,电容耐压至少选 **400V**

经过电容滤波之后得到的电压:**空载≈√2× 交流有效值;带载后电压会下跌,随负载、电网波动** → 这就是**未稳压直流电压,还不能直接给芯片 / PLC 供电**


# 方案一:线性稳压电源(LDO,78XX 系列,最简单)

适合:**压差小,电流不大,低发热,对纹波要求极高**

## 典型电路

整流→滤波电容 → **7805 /7812 /7824** →输出稳压直流

- 7805:输出固定 +5V

- 7812:输出固定 +12V

- 7824:输出固定 +24V


### 硬性条件(最重要)

输入电压必须比输出电压高 **2V‑3V 以上**

例:想要输出 12V,滤波后的直流输入至少≥15V。


### 优缺点

✅优点:电路简单,纹波极小,输出干净,干扰低

❌缺点:**多余电压全部变成热量烧掉,压差大的时候发热严重、效率很低**;不能升压,只能降压。

高压大电流场景绝对不要用线性稳压,散热扛不住。


### 可调线性稳压:LM317

可以通过电阻调节,输出任意稳压电压。



# 方案二:开关电源(DC‑DC 降压模块,工业最常用!)

也就是我们常说的**开关稳压**,PLC、触摸屏、伺服驱动器电源全部是这个原理。

整流滤波后的高压未稳压直流 → **开关降压芯片** →稳压低压直流。

## 两种形态

1. **成品隔离开关电源模块(最省事)**

AC220V 直接输入,直接输出 DC24V /12V /5V。

内部已经集成:整流桥 + 滤波 + 开关稳压全套电路,你外部不用自己搭整流。

例:明纬 LRS‑35‑24,AC85‑264V 进,稳定 DC24V 输出。


2. **非隔离 DC‑DC 降压板**

你已经自己完成整流滤波得到高压直流,再接降压模块,得到稳压低压。


✅优点:效率高 80‑95%,发热很小,允许很大输入压差,适合工业大功率供电。

❌缺点:会产生少量高频开关纹波干扰,需要输出端加小电容滤波。



# 方案三:如果你需要升压稳压

整流滤波后的电压太低,想要更高稳压直流 → **DC‑DC 升压模块(Boost)**



# 两个非常容易踩坑的误区

1. ❌「整流桥 + 大电容 = 稳压电源」**大电容只能平滑波纹,不能稳压!**

负载一变、市电一变,电压就上下浮动,绝对不能直接给 PLC、步进伺服驱动器供电。

2. 线性稳压压差过大,会瞬间发烫烧坏芯片。

比如整流滤波得到 DC30V,想转 DC5V,压差 25V,电流 1A,功耗 25W,7805 直接过热烧毁。**这种场景必须用开关电源**


## 给你自动化项目的实战选型建议

如果你给 PLC / 触摸屏 / 步进伺服驱动器供电:

👉直接买成品**工业开关电源(AC220V‑DC24V)**,不要自己搭建整流 + 稳压电路,稳定性最高。

如果你是小电路板,自己做低压稳压:整流滤波 + LDO 线性稳压。


# 220V 交流电得到 5V 稳压直流两条正确路线

## 方案 A(最简单、工业首选,推荐)

**成品隔离开关电源模块 AC220V → DC5V**

买回来直接插 220V,输出稳定 5V。

不需要自己搭整流桥、滤波、稳压。


## 方案 B,自己分步搭建(不推荐新手)

220V AC → 工频降压变压器 (220V 转 9‑12V 交流) → 整流桥 → 电解电容滤波(得到约 12V 直流) →7805 →5V 稳压


关于电源功率

恒压电源的使命**根本就不是维持功率不变**。

它的控制环路只盯着输出电压,芯片不停调整,让电压死死稳住 24V

至于流出多少电流,电源完全不去管;电流大小,看负载电阻:`I=U/R`。

电流一变,P=U×I 自然跟着变,功率必然波动。


## 自来水类比再对应一遍

恒压电源 = 水压恒定供水系统

- 水压(电压)保持不变

- 水流大小(电流),由你水龙头开多大(负载电阻)决定

- 水泵最大供水能力(额定功率)只是上限,不会一直输出最大水量


# 一句话总结

普通 220V 转 24V 工业开关电源:

**不过载时恒定 →电压;

电流、实时输出功率,永远不恒定;

铭牌额定功率只是最大上限,不是运行时恒定输出的值。**


# 个非常容易踩的思维误区

 ❌错误想法:24V 电源接很小电阻,电流会变得无限大

 ✅真相:电源不会无限输出电流。一旦电流触碰到上限,电源放弃维持 24V,电压下降。电流被钳住,不会无限飙升


非纯电阻电路如何算电流


直流电机

- U:电源电压

- E:反电动势(机械能对应的电压)

- R:线圈铜线直流电阻

- I:回路电流


单相交流电‑非纯电阻(线圈、变压器、交流电机)



三相交流电机(工业伺服、异步电机,最常用)



非线性负载
