PLC输出输出接线图
- PLC自动化
- 2026-08-02
- 1941人已阅读
摘要
PLC输出输出接线图
借助AI咨询硬件相关问题如：PNP传感器信号线是输出正还是负
***PNP输出为正，NPN输出为负，线接法：棕正、蓝负、黑控制信号***

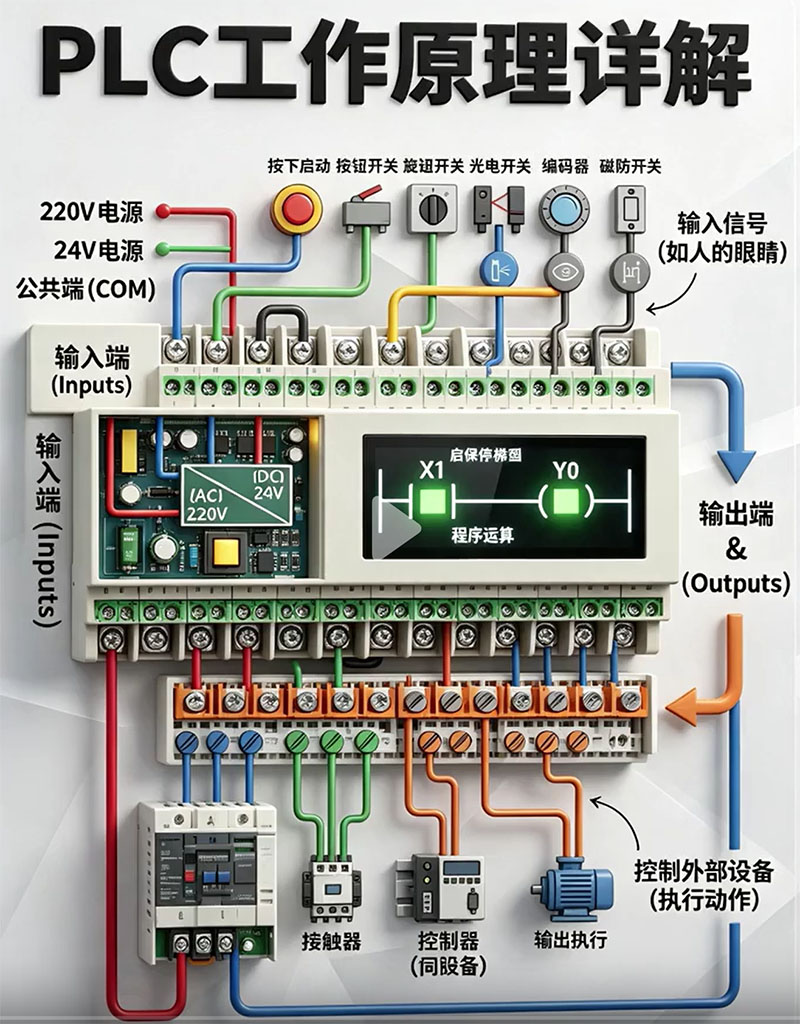

***其实无论PLC的输入输出端口，都需要外部电源给端口供电，典型接线如下***
***PLC的输入输出端口需要格外供电***
***继电器输出都只是通断，并不供电，需外部供电。晶体管(接直流)与晶闸管(接交流)有源输出带电***
晶体管输出带不动大功率设备时可使用-》中间继电器-》设备
| 输出类型 | 支持电压 | 响应速度 | 使用寿命 | 高频负载 | IO 口自身带电 / 外部供电 | 典型用途 |
|---|---|---|---|---|---|---|
| 继电器 R | AC/DC 通用 | 慢 (10ms) | 短，机械磨损 | 不支持 | 无源干接点，需外部供电触点本身不带电，负载电源由外部回路提供 | 普通电磁阀、接触器、指示灯 |
| 晶体管 T | DC24V | 极快 (μs 级) | 几乎无限 | 完美支持 | 有源输出，模块自身供电后输出端带电模块接入 DC24V 后，输出端直接输出 24V/0V 信号 | 高频气缸、伺服脉冲、传感器触发 |
| 晶闸管 S | AC220V | 快 | 无限 | 支持 | 有源输出，模块自身供电后输出端带电模块接入 AC 电源后，输出端直接输出交流电压 | 交流高频指示灯、小型交流电磁阀 |
